ASI1600MCのゲイン検証ごっこ

★まだまだ落ち着きません

一向に天体写真撮れそうに無いので、今日は「検証ごっこ」で遊んでみます。
今回の検証ごっこテーマは、以前(まるで決定事項のように)書いてた

「ゲインを+60するごとに感度が倍々にアップする」のはホントか?

です。

使うツールは、以前、四苦八苦してDelphiでゴリゴリ書いたFITSファイル解析用プログラム♪
円形のグラデーションをPCモニタに表示させたものをASI1600MC-COOLでゲインを変えながら撮影し、解析ツールにかけます。

★露光量を揃えてゲインのみを変えて比較

今回の比較では、できるだけ素直なデータを得るため-10度まで冷却し、
ガンマ補正を50、色補正(カラーごとの感度補正)は無しでいきます。
露光は4msで統一。
ゲインについては
139(これがユニティゲイン)
199、259、319
という風に60ずつゲインをアップして差を見てみます。

撮像データは次の通り
[ZWO ASI1600MC-Cool]
Debayer Preview=Off
Pan=0
Tilt=0
Output Format=Fits files (*.fits)
Binning=1
Capture Area=4656x3520
ColourSpace=RAW16
Hardware Binning=Off
High Speed Mode=Off
Turbo USB=80
Flip Image=None
Frame Rate Limit=Maximum
Gain=139 ←ここだけ変えて比較
Exposure (ms)=0.004
Timestamp Frames=On
White Bal (B)=50
White Bal (R)=50
Brightness=1
Gamma=50
Sensor Temp=-10
Cooler Power %=14
Target Temperature=-10
Cooler=On

さて、目論見通り、ゲインアップ60が感度2倍になっていますでしょうか??


★G素子についての輝度分布は・・・

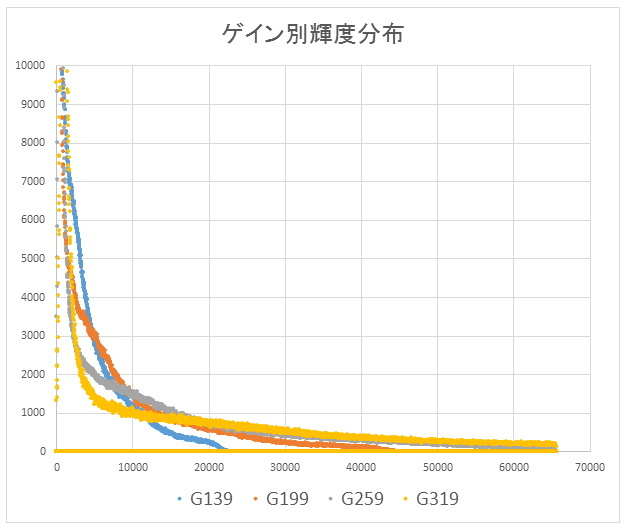

各ゲインの輝度分布はリニアで見るとこんな感じです。
ちなみにASI1600系のカメラはFITSファイルを吐き出す際に、
12ビットで量子化した輝度データを16倍して(隙間をあけて配置して)16ビットデータに見せかけていることは以前確かめました。
ゲインを変えてもこの挙動が変わらないかを見るために、輝度データを拡大してみます。

おお、どのゲインでもとても行儀良く16輝度間隔に散らばってますね。
ガンマ補正や色補正をかけない状態(ガンマ:50 R:50 G:50)なら、輝度データは単純に16倍されているだけのようです。

★ゲイン別の比感度を推定する

ゲイン別の輝度データの傾向を見やすくするために、対数グラフを作ってみます。
横軸(輝度値)を対数表示すれば、横のずれ幅が比を表すので、理論通りならピーク位置が等間隔になるはずです。
というわけで、輝度データを両対数グラフにしてみました。
おおー。ピーク値が綺麗に並んでます!
良い感じです。ちなみに、ゲイン139(ユニティゲイン)のときは光電効果で生じた光電子1個を「1」とカウントするはずなので、FITSデータではこれに16をかけた「輝度16」として記録されていると考えられます。上のグラフの左端が10ですので最初のプロットがこの「光電子1」に相当する信号ですね。

※「ゲインを上げたら、このプロットは消えてしまい(右にズレてしまい)もっとまばらなデータになるかも」と邪推していましたが、そうでは無さそう。

ちなみに片対数グラフだとこんな感じです。
ゲイン別のピーク値がとても見やすくなりました。
本来これらのピーク値を読むことで、およその比感度が分かるのですが、
今回は、低輝度側からの積分値で比較することにします。

低輝度側からの累積ピクセル数を解析すると、下記のようになりました。
もし、ゲインを60アップするごとに感度が2倍になるなら累積輝度分布が左右等間隔になるはずですが、とても良い感じで等間隔になってますね♪
・・・これは期待できそうです。

つぎに、上記のグラフでヒットしたピクセル数が1500万画素に到達するまでの累積輝度をゲインごとに分析してみます。

うししし。
とても綺麗なリニアリティが得られました。

★最終結論(めいたもの)

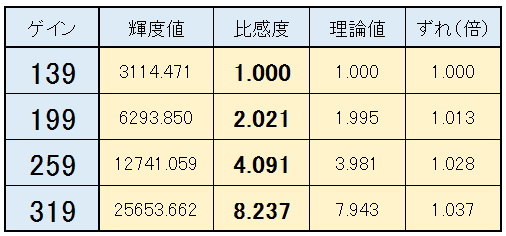

というわけで、今回の「検証ごっこで」はASI1600MC-Coolを-10度で運用した際のゲインと比感度の関係は次のようになりました。

結論として、ゲイン139を基準とすると、ゲインを60上げるごとに感度は「ほぼ」2倍になることが分かりました。

えっ?
「理論値とズレてるぞ!」
ですか?

ええと・・・・たぶん下記のどれかかと

仮説①
ゲインの設定値と実際のゲインが微妙にズレている。
※ゲイン60で1.995倍(理論値)では無く2.021倍になる仕様なら、2.021の3乗が8.25なので結構良く合ってます。

仮説②
ゲインと連動して増加するなんらかのノイズが加算されて輝度が増している。
※ありそうなお話です。(ダークも引いていませんしねぇ)

仮説③
あぷらなーとのポンコツ頭で考えた「検証ごっこ」なので、そもそも手法が間違っている。
※大いにあり得ます(笑)

・・・・とにかく、細かいことを言わなければ、
ASI1600系の感度は、ゲインを約60上げるごとに約2倍になっている
ということが、実際に確かめられました。

めでたい♪

心のつぶやき
「ああ、久しぶりにASI1600に触れたと思ったら、撮影したのがPCモニタ上のグラデーションだけだなんて・・・・」



by supernova1987a | 2017-03-07 01:32 | 機材 | Comments(8)
