オヤジさんのご依頼を受けて♪


★皆さん頑張りますねぇ

 ASI1600つながりで最近情報交換をしている皆様方は、それぞれ独自のアイディアをお持ちのようで、ブログを巡回するのが楽しいのですが、その内の1人、オヤジさんからご依頼を受けましたので、「ASI1600MM-COOLとASI1600MC-COOLをフリップミラーでワンタッチ切り替えして撮影できる装置」を手持ちパーツを元に試し組みしてみました。(パーツのリスト紹介だけのつもりだったのですが、実際に試し撮りしてみないと、ピントが出ないとかのトラブルが怖かったので・・・・)


★LRGB切替撮影用フリップミラーシステム

 極力、『個人の趣味』的要素のパーツは排除して、シンプルに組んでみました。

<上記図中のパーツ名称>
 ①ビクセン フリップミラー(31.7mmアイピースホルダーは外す)
 ②BORG M42P0.75-M57変換リング 7522
 ③NEEWER マクロエクステンションチューブ・ニコン用(のうちNo3)※代用品有
 ④NEEWER マクロエクステンションチューブ・ニコン用(のうちNo1)※代用品有
 ⑤BORG 2インチホルダ-SⅡ 7504
 ⑥ZWO ASI1600MM-COOL
 ⑦BORG M42ヘリコイドT 7839
 ⑧BORG M42P0.75-M57変換リング 7522 7528 (ミスタイプでしたので訂正しました)
 ⑨NEEWER マクロエクステンションチューブ・ニコン用(のうちNo2)※代用品有
 ⑩BORG 2インチホルダ-SⅡ 7504
 ⑪ZWO ASI1600MC-COOL

※上記の組み合わせの「キモ」は、③④⑨です。
ここで直視方向と直交方向の光路差を調整しています。
ちなみにM57系の延長筒はBORG純正だと結構な出費となりますが、上記のマクロエクステンションチューブは、
 M57準拠の延長リングが×3個 + ニコンFマウントがオス・メス各1個
がセットになった商品で、(私が買ったときは)この5点セットが『まさかの1136円』だったのです。
アマゾンでざっと調べたところ、現在はこの商品が見当たりません
見た感じだと、
Pixcoのマクロエクステンションチューブ ニコンFカメラ対応
が同等品の『様に』見えたのですが、仕様不明なので自信がありません。
(注:Neewerの製品でも、M57ネジとなっているのはニコン用だけで、それ以外はM60だったり色々で使えません)

ところで、
 直視方向の③+④は光路長合計が39mm
 直交方向の⑨は光路長が19mm
なので
これらをBORG純正品で置き換えるなら
③④の代わりに
 BORG M57/60延長筒M 7603(光路長40mm)
⑨の代わりに
 BORG M57/60延長筒S 7602(光路長20mm)
を使ってみても、上手くピントが出ました。

さて、この構成で、実際に組んでみると・・・・


★実際に組み立ててみた

上記のパーツを組み立てると、こんな感じです。

 ビームスプリッタシステムに比べると相当に軽量です。

直視方向から覗いてみると・・・
こんな感じで、向かって左側は跳ね上げたミラーのせいでケラレそうに見えますが、こちらにカメラの短辺を向ければ問題ないでしょう。ミラーの裏面とミラー回転ノブの背面がテカっているので、適宜植毛紙などを貼るべき『かも』知れません。


直交方向から覗いてみると・・・
こんな感じです。
あきらかにミラーが小さく見えるので『ひょっとすると』周辺減光が出る『かも』知れません。

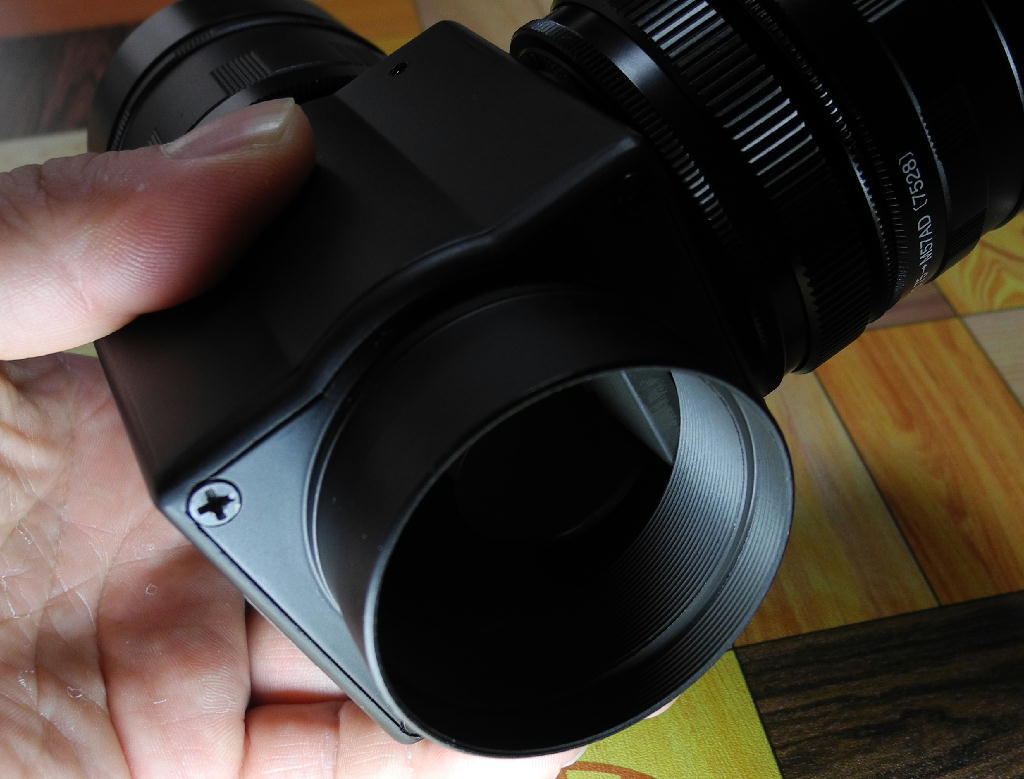

 対物側は・・・
このように、49mmのフィルターネジが切ってあるのですが、けむけむさん情報によると、ココに49-48mmの変換リングをかませば48mm径のフィルタが使えたとのこと。

※5月5日追記:
 追加情報をいただきました。 マルミのステップダウンリング49mm→48mmでOKとのこと。
 けむけむさん、ありがとうございました




★実際にピントが出るか試してみた


主鏡移動式のVMC260Lはバックフォーカスが変幻自在なので特殊。
BORG系の鏡筒は伸縮自在で、やはり特殊。

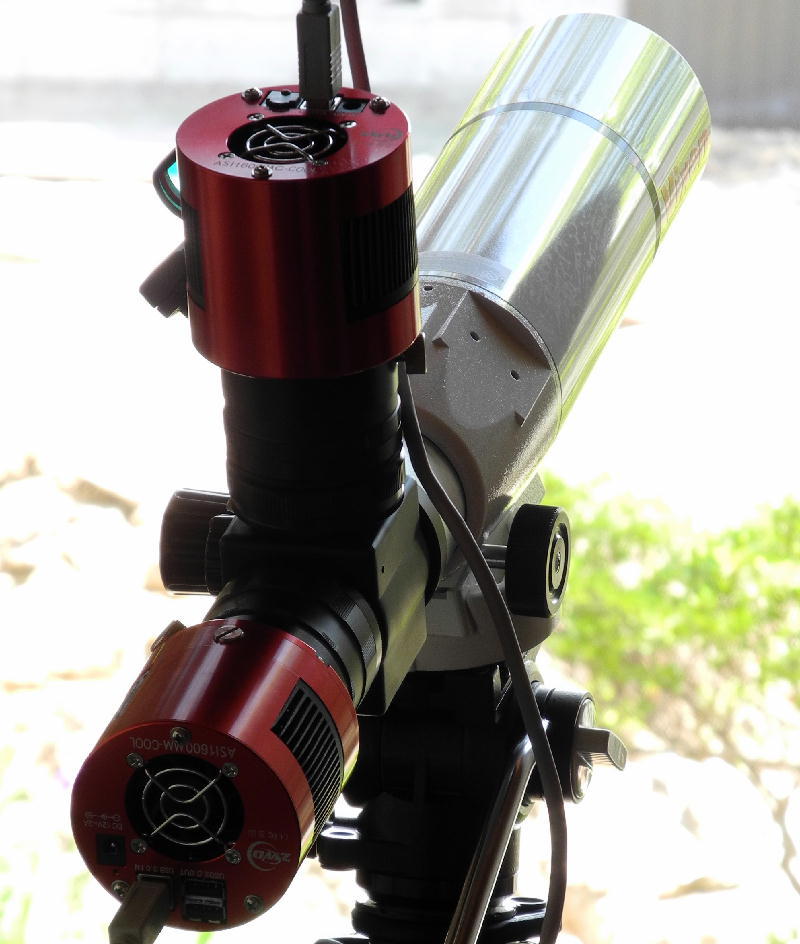

・・・というわけで(一般的な特性と思われる)ビクセンの70EDSSに取り付けてピントが出るかテストしてみました。

・・・といいつつ、実際には、仮組みしてキャプチャしてみるとMCかMMかどちらかのピントが出なかったり、パーツが干渉したしして失敗で、色々とパーツ交換して試行錯誤したのですが(笑)。
最初の構成図は、その結果「実用になる」ことが判明した最終解です♪

 というわけで、上記パーツの組み合わせで直視方向のMM、直交方向のMCともにピントが出ました。

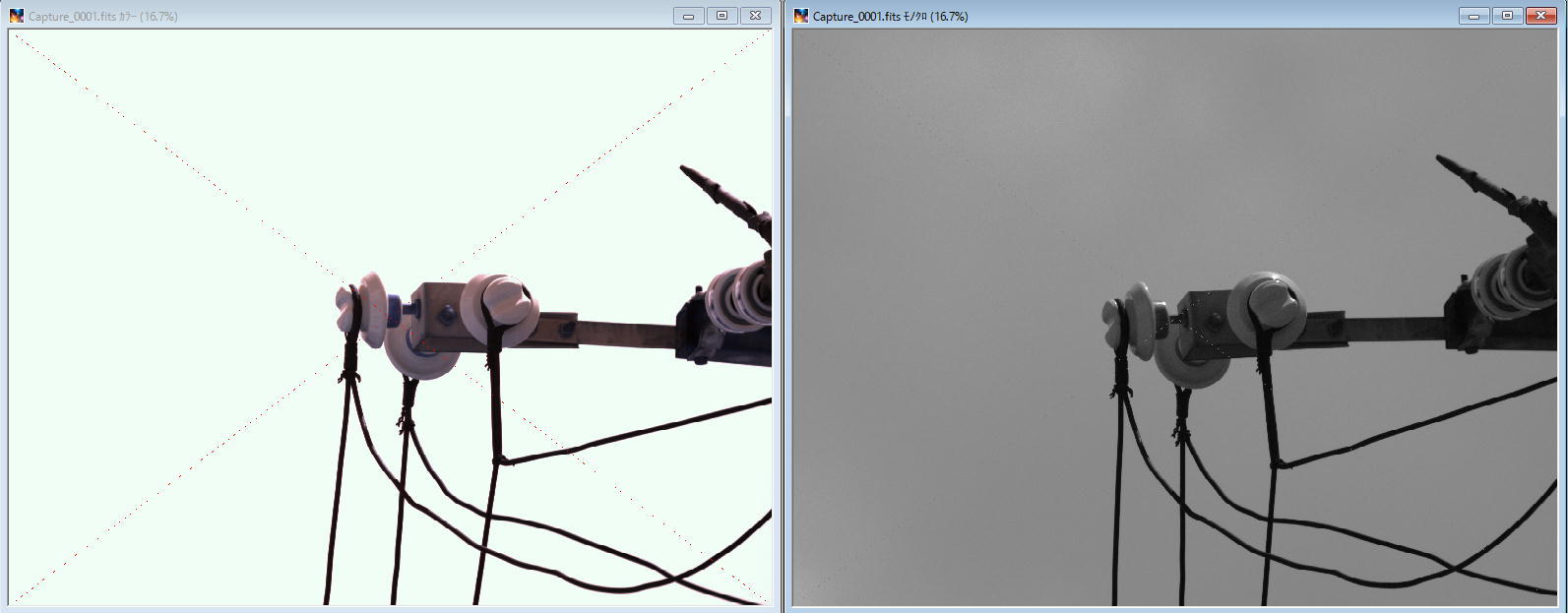

 左:MCの画像 右:MMの画像


★センタリングのズレはいかほどか

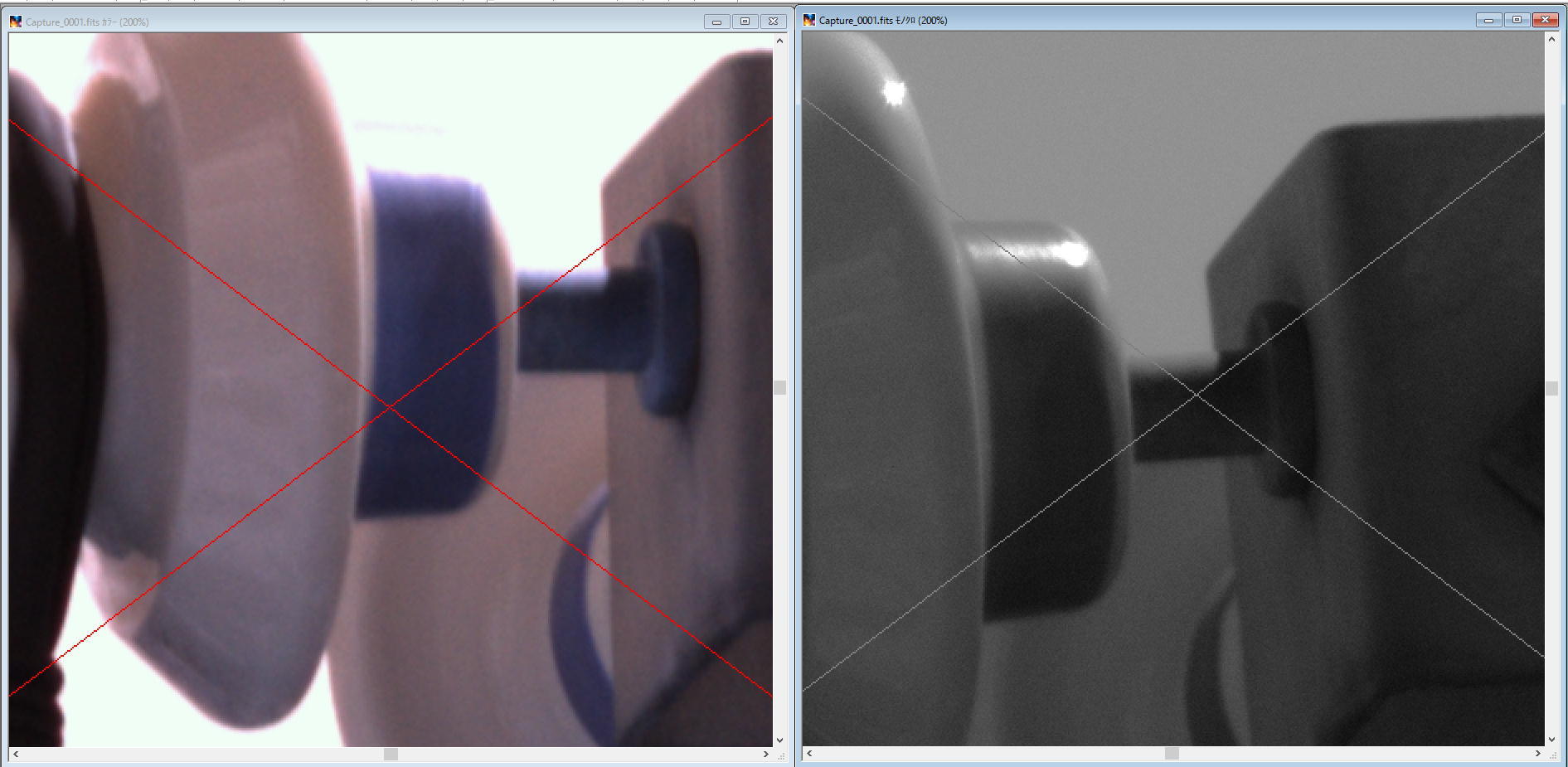

 拡大率を上げて、センタリングのズレを見てみます。

 それぞれ200%で表示したものです。十字線がクロスしてところが写野中心なので、少しのズレはありますね。
ここは個体差が大きいかも知れませんので数値化は控えておきます。


★LRGB合成を試してみる

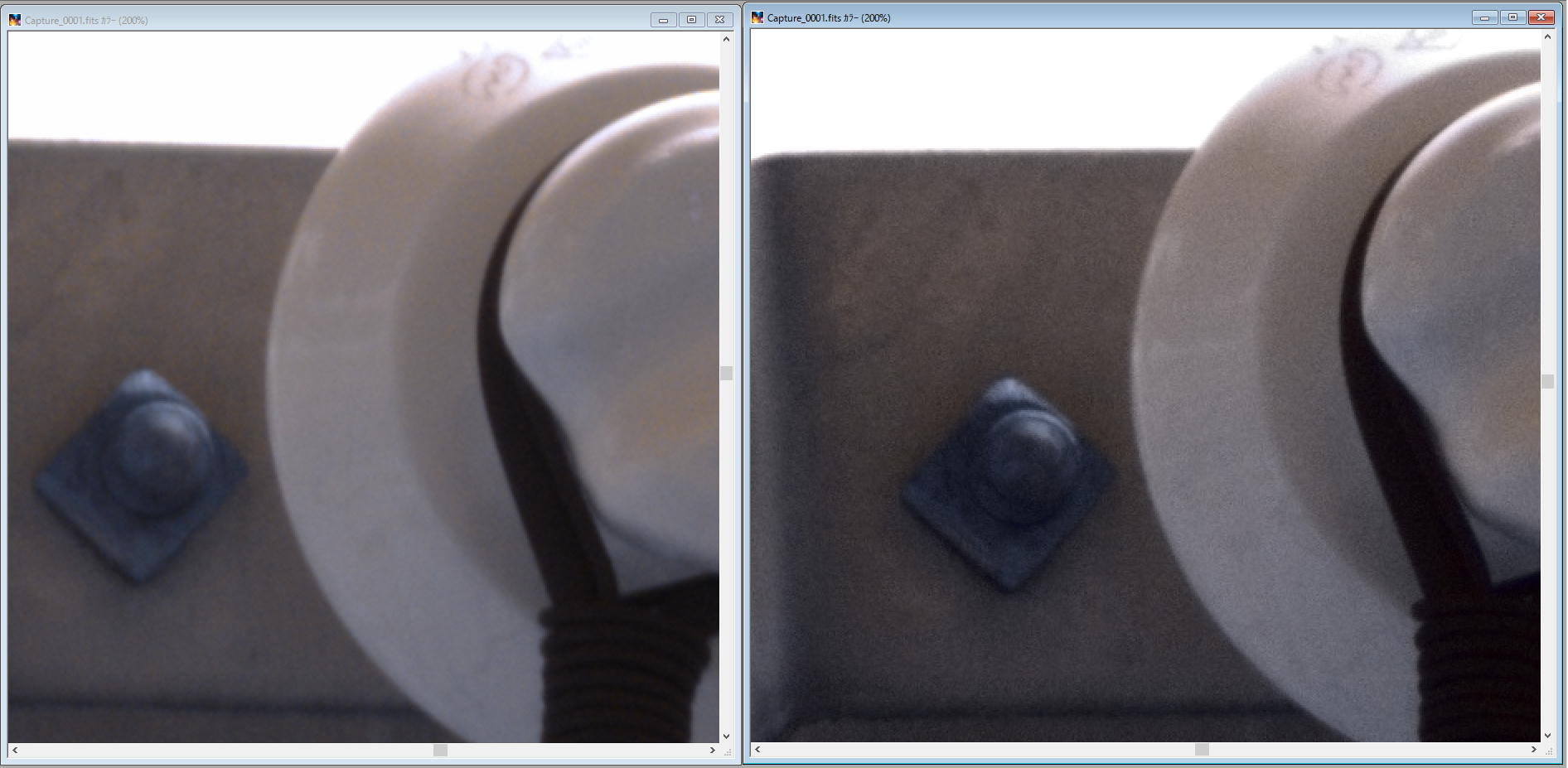

MCとMMの画像比較をしてみましょう
 ※左:MC 右:MM

200%表示ですが、MMの方が圧倒的にシャープですね。

では、これらをLRGB合成してみます。

うん。良い感じで合成できました。
色はMC、シャープさはMMの「いいとこ取り」成功です。

・・・・というわけで、オヤジさん、これで行けそうですか??
