ASI1600MMの『のっぴきならぬ問題』を見つけてしまった

★『フルアーマーBORG』の出撃準備として・・・

BORG89EDをツイン鏡筒にして、そのうちの1本にはビームスプリッタを装着し、合計3機の冷却CMOSカメラを同時稼働させて「SAOナローを一発撮りしてしまおう」という乱暴な機材、名付けて『フルアーマーBORG』の出撃準備中です。残念ながらASI1600は2台がMMで1台はMCなのですが、OⅢなら(数の多い)G画素が使えるのでMCでも代用になるかと・・・・。

所詮、鏡筒は2本ですのでリアルなトリプル鏡筒には勝てないでしょうが、フィルター交換の手間や波長によるピントズレの補正の手間が省ける分、単なるツイン鏡筒よりは効率は上がるかと目論んだ次第。・・・まあ、CPUで例えると、「実際は2コアだけれど、ハイパースレッディングで3コアに見せかけてる」みたいなもんですかね(笑)。

★ビームスプリッタには純正のフラットナが使えないので

ここで問題になるのが、ビームスプリッタを積んだことによって、純正のフラットナが使えないことです。
仕方ないので、ケンコーのクローズアップレンズAC3をレデューサ兼フラットナとして各カメラの前に組み込みました。
また、ASI1600MMは新機種「ASI1600MM-Pro」がアナウンスされていましたが、特性が変わっちゃうと色々とめんどそうなので、あえて従来の機種を入手しました。

さらに、ビームスプリッタを積んだことによって(V-Powerに換装しているとはいえ)接眼部に掛かる負担が大きいので、色々と補強を施しました。
また、サブの鏡筒(MC×1で運用)は標準のヘリコイドでタワミが大きいので、こちらも補強。
さらに使わなくなったCCDカメラを電子ファインダーに仕立てて搭載しました。
★ファーストライトまでの道のりは遠くて・・・

ここで、サクッとファーストライトに突入すれば楽しいのですが、自作レデューサの成否とか、フィルターの位置の調整とか、そもそもピントが出るのかとか、課題が山積しているので、なかなか実戦投入までの道のりは遠そうです。

というわけで、まずは、2台のASI1600MMが「似たような特性なのかどうか」をチェックするとともに、ビームスプリッタ併用時の弊害が出ないかチェックすることに。

とりあえず、メイン鏡筒にビームスプリッタと2枚のASI1600MMを装着して、両方ともピントが出せるかどうかをテスト。
補強ステーと補強リングによって接眼部の可動範囲が制限を受けるので、意外と難航しました。

天気が悪いので、こんな感じで約1km遠方にある鉄塔を撮影してみます。

・・・ところが・・・


★なんだ?この違和感は!

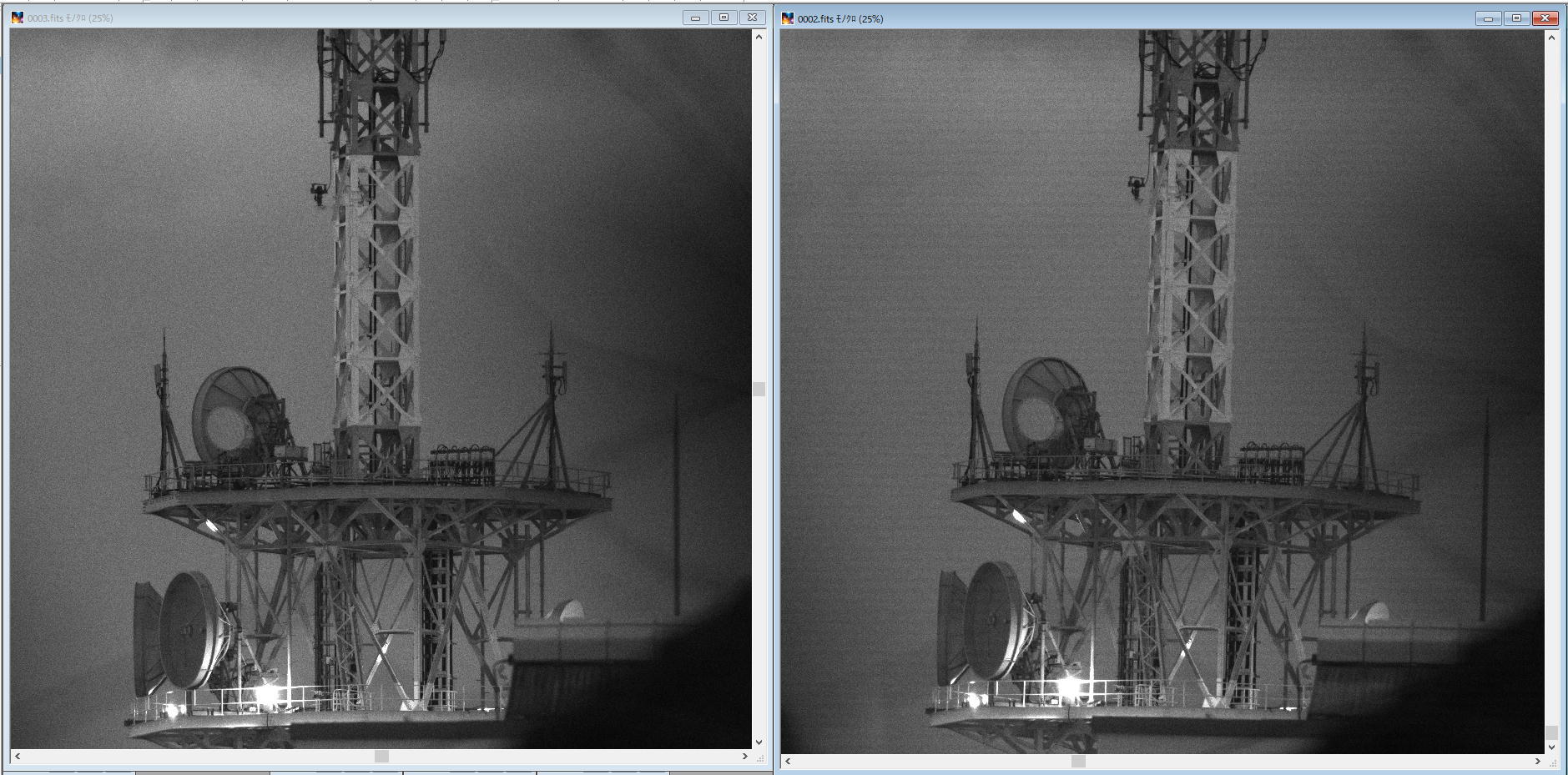

まずは1コマ撮りです。左がビームスプリッタの直視方向に装着したASI1600MM1号機(元々持っていた物)、右が直交方向に装着したASI1600MM2号機(今回買い足した物)です。さすがに、MCと異なりMMはシャープです。ベイヤー処理が不要なことが大きく効いてきている上に、600mm前後の焦点距離だとシーイングの影響も受けにくいからでしょうね。

・・・でも、ちょっとまってください。
ええと・・・なんだか違和感があります。

2号機の方だけディスプレイで見るとモアレが見えるんです。これがカラー機のベイヤー画像なら分かります。
ディスプレイのナイキスト周波数がベイヤー配列の周波数よりも低い場合はモアレが生じて当然ですので。

でも、これ、モノクロ機ですよ。モアレなんて出ないでしょ普通。

ちと拡大してみます。

すると今度は2号機のモアレは消えたものの・・・・。
なんというか、やはり違和感が。

ええと、どう言えば良いんでしょう。ちょうど、モノクロ機とカラー機の中間のような「なんだかピリッとしない」画像
それになんだか、変なノイズリダクションを掛けた後のようにボソボソしてます。


★コンポジットして比べてみる

1枚画像だけではショットノイズが支配的なので、カメラの特性が見えてきません。
そこで、それぞれ50コマコンポジットしてみました。もちろん、位置合わせは無しの加算平均処理です。

・・・すると・・・

ええっ!!
ショットノイズが打ち消された結果、左のMM1号機は「お馴染みの」クールピクセルが明瞭に出てます。
ところが、右のMM2号機にはクールピクセルがほとんど見当たらない!?
その代わり、なんだか不自然な網目模様というか、「荒れ」が一面に広がっていて、とても50コマコンポジットには見えません。
しかも、若干像が甘い。

これ、カメラ内部でなんか『変な』処理されちゃってるんじゃ・・・。


★まさか・・・・

せっかくPro版ではなく従来仕様のASI1600MM-COOLを買い足したのに、これじゃ特性が違いすぎて「やりたかったこと」できないよぉ・・・・。
ああ、もう!

・・・・まさか・・・・・マイナーチェンジで「ピクセルマッピング」されちゃったとか「ノイズ低減処理エンジン」が積まれちゃったとか・・・???
ううー。マジで泣きそうです。(こんなことなら、おとなしくPro版に行ってたよー。)

というわけで(ナローバンド撮影にはさほど影響はしないでしょうが)副産物的に思いついていた『種々の面白い試み』が全てパーかも(涙)


★★★お約束★★★
あくまでも私見です。一般的にはクールピクセルが減るのは良いことです。
また、あぷらなーとはあくまで素人なので、今回の『検証ごっこ』には、多大なるミスが含まれているかもしれません。
なお、正確には、乾燥剤を入れる口のキャップの色など変更点が認められますので、まったくの同一仕様であるという保証自体がなかったわけですが・・・・
