サムヤン14mmF2.8現状復帰作戦①

★スケアリング調整失敗の上、破壊・・・

現状復帰すら失敗し、絞りリングが作動しなくなったサムヤン14mmですが、原因を探ることにします。

★そもそもの失敗は・・・
色々考えて、そもそもミスしたのは、いきなりマウントを外したことにあることが判明しました。

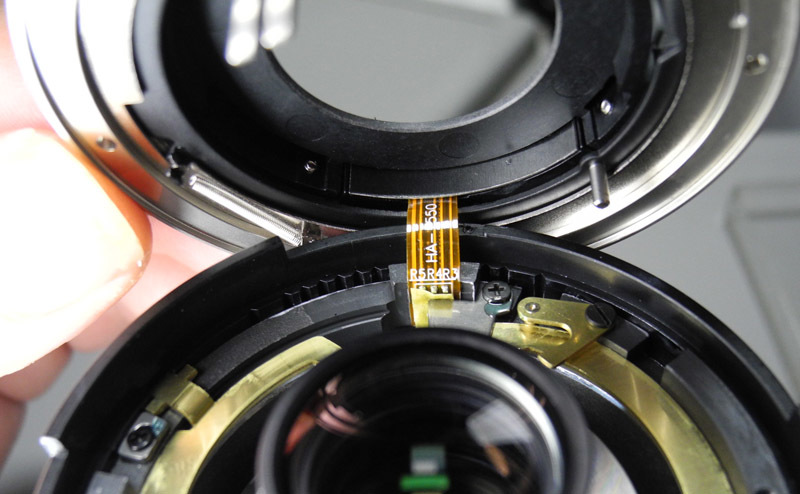

銀色のマウント本体を止めているネジを外せば、上の写真のように簡単にマウントが外れるのですが、これだと電気信号伝達用のリボンがついたままですし、なによりも後述するレバーやピンとカムの組み合わせ調整が不能なわけですね。

★推測される『正しい』分解手順は・・・
どうやら、下の写真のように、マウントを外す前に、連動接点がついている部品を外すのが正解のようです。

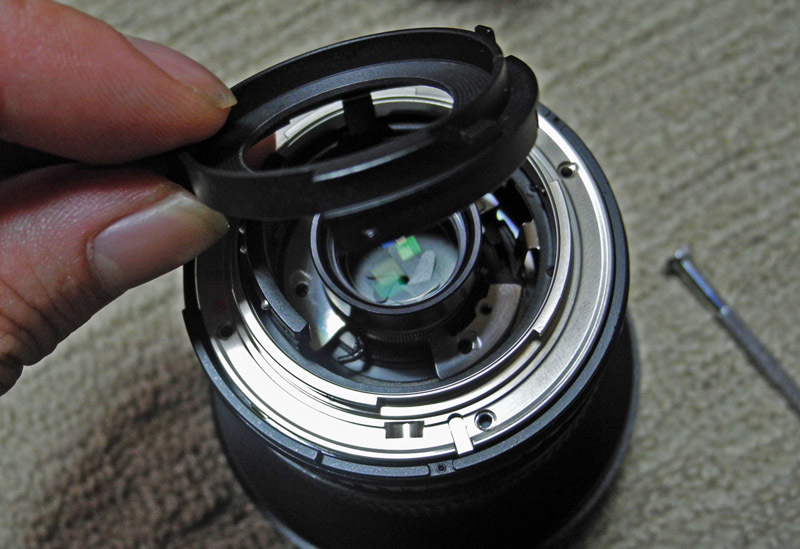

すると、こんな感じで黒い部品が外れて作業しやすくなります。
さて、作業を続けましょうか・・・


★絞りリングのクリック感が無くなった件

・・・いやあ、組み立て途中で「イヤな感触」があって絞りリングが外れたんですよねぇ

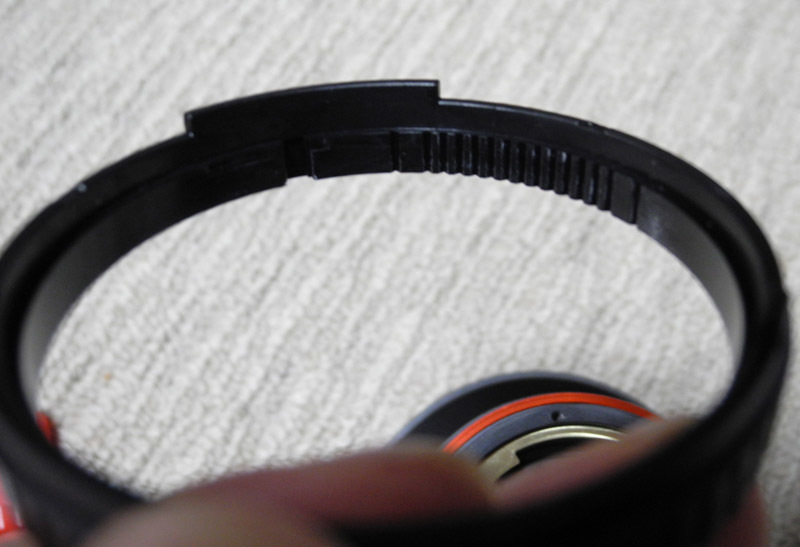

リングをよく見ると、多数のミゾが刻まれていることが分かります。
おそらく、ここにボールが当たり、クリック感をもたらしているのだと推測されます。
そして、ボールがあったと推測されるのは、下記の写真の○印の部分・・・
小さな穴にスプリングが装着されていることが分かりますね。
しかし、肝心のボールはどこに消えてしまったのでしょう??
「お約束」の「本体を振ってみる」をやってみても「カラカラ」音がしません。
まさかの「ボール紛失」勃発のようです。

★部屋の中を決死の捜索!

まあ、スプリングについていたボールでしょうから、絞りリングが外れた瞬間に「飛んだ」のでしょうねぇ。
目を皿のようにして部屋のカーペットの上を這いずり回ると・・・・
ありました!!

なんという、不幸中の幸い!
少しコツ(絞りリングのミゾ側からボールを内側に押しつけるようにして嵌めるという動作)が必要でしたが、これで絞りリングのクリック感は取り戻せました♪


★★以下続きます★★

(お約束)
本ブログの記事を参考に、レンズに手を加えた場合、被害を被っても責任はとれません・・・です。
当然、メーカー保証も無くなるでしょうし、あくまで「自己責任」というわけで・・・。
