晴れない夜は基本の復習⑦

★台風の接近に伴い

台風16号が日本列島に接近中です。皆様、お気をつけください。

さて、というわけで、せっかくの休日ですが

　○天体写真撮影・・・無理

　○風景写真撮影・・・無理

　○バードウォッチング・・・無理

　○部活の生徒指導・・・お休み（※注：私、学校の教師ではありません）

うーん

こ、これは

まさに

「Delphi日和」っ！

すみません。負け惜しみです。

★先日封印を解いたDelphi7で

先日実家の物置にある「封印箱」から急遽召還したDelphi7Proですが、ゴソゴソと作業を始めました。

とはいえ、プログラミングのブランクが１０年以上あるので、まだヨチヨチ歩きのヒヨコ状態。

★今週の目標は

欲張ると失敗するので、こんなもんですかねぇ。

①ASI1600MC-CoolのRAWデータをきちんと読む

　（どこまでがヘッダで、どういう風に画素データが格納されているのか）

②とりあえず、４画素、たった４画素分で良いのでRAW現像したい。

★少し慣れてきました

累計で６時間ほどDelphiに触ったでしょうか。

徐々に、色々思い出してきました。

まずは、Delphiの統合開発環境下のエディタオプションを「かつての」お気に入り設定に復旧です♪

　予約語とユーザ変数が同じ色だったり

　生きた行とコメント行が同じ色だったり

　数字の１と大文字のIと小文字のｌが同じ形だったり

などすると、（乱視と近視と老眼の三重苦が始まった）あぷらなーとがコーディングすると、ミススペルしまくりますので、ゴソゴソと設定を変えます。

ちなみに背景は絶対に『黒』派です。（ソラリス使っていた若い頃は白背景派だったんですがね）

そうそう、フォントも大きめで（笑）。

うん。こんな感じかなぁ？だいぶ見やすくなりました。

★データを少しづつ読み込んで調査した結果

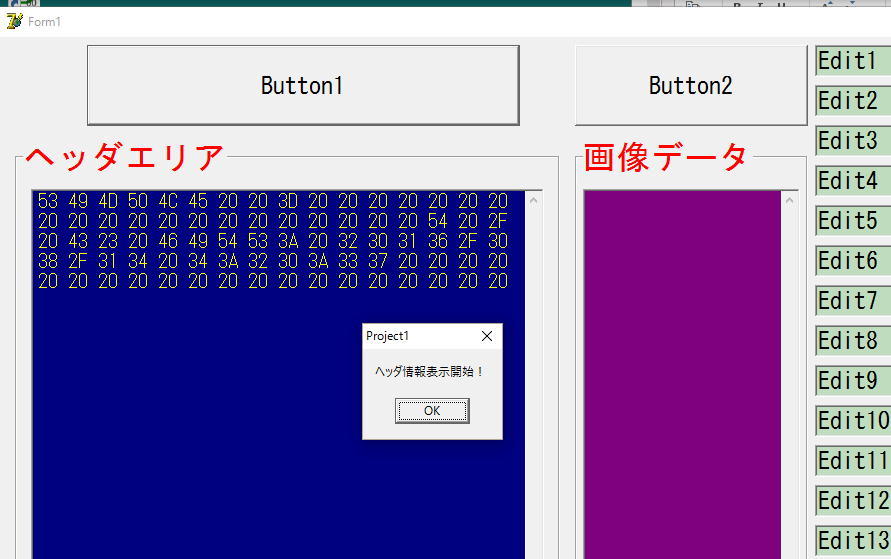

慎重にASI1600MC-COOLのRAWデータを読み込んでみた結果、次のことが分かりました。

○判明した事・その①

ASI1600MC-COOLのRAWファイル（FITS）は、どうやら

大きく分けて３つのブロックに分かれているみたいです。

　Aブロック：撮影データなどのヘッダ

　Bブロック：ブランク領域

　Cブロック：撮像データ（各画素の輝度データ）

○判明した事・その②

　Aブロックについて

撮影データのヘッダは、ASCIIコードによる１バイト×８０＝８０バイトで１項目を表しているみたい。

基本的なレコード構造

【パラメータ名】　【＝】　【値】　【／】　【コメント】

第１パラメータ：SIMPLE　

　ASI1600MC-Coolで撮影した物は全て値として「T」が格納されていました。調べてみると、SIMPLE変数は、標準FITSかどうかを表すものみたいです。ああ、なるほど「True」だという訳ですか♪

ちなみにコメント欄には撮影時刻が秒まで記録されています。

第２パラメータ：BITPIX

　画像が何ビットで記録されているかを表すパラメータのようですね。上記の例なら「１６bit記録」を表しています。

第３パラメータ：NAXIS

　コメントにDimensionalityと書かれているので、明らかに何次元データかを表していますね。上記の例なら２次元データというわけです。というかデジカメなんだから２次元に決まってます。

第４パラメータ：NAXIS１

　第１軸の変域（ASI1600MC-COOLなら長辺のピクセル数）を表します。4656ピクセルですね♪

第5パラメータ：NAXIS２

　第2軸の変域（ASI1600MC-COOLなら短辺のピクセル数）を表します。3520ピクセルですね♪

第6レコード：COLORTYP：

　カラータイプの略でしょうか？ベイヤー配列の型が格納されています。はい、確かに「GRBG」型だと記録されていますね。（もう、ステライメージさん、ここ読んでくれたら自動でデモザイクできるのに～！）

第7パラメータ：CCD-TEMP：

　本来はCCD用のフォーマットなんでしょうが、CMOSセンサーの冷却温度が記録されています。「－１０℃」という訳ですね。

第8パラメータ：YBININNG：

　Y軸方向のビニング数なんでしょうね。ちと自信がありません。

第9パラメータ：INSTRUME

　インスツルメントの略でしょうね。撮影機材名というわけですね。「ASI1600MC-COOL」と記録されています。

第10パラメータ：DATE-OBS

　撮影日時だと思うんですが、ちと妙ですね。第1レコードの時刻と９時間ズレています・・・・ああ！時差ですね。というわけで、こちらの時刻は世界標準時のようです。

第11パラメータ：SWCREATE

　ソフトウェア・クリエイトでしょうか？撮像ソフト名ですね。「SharpCap」と記録されています。

第12パラメータ：EXPTIME

　露光時間ですね。秒単位で記録されているようです。

第13パラメータ：BZERO

　これ、謎のデータです。今のところ、これが「ゼロ点補正」（オフセット値）ではないかと睨んでいます。「３２７６８」ねえ・・・・・。一見変な数値に見えて、これ、１６進の２バイト表記なら「８０」・「００」となり、とてもキリの良い数値ですからあり得そうです。そのうち真面目に検証してみましょう。

第14パラメータ：EXTEND

　拡張フラグ？？・・・一応True値が書き込まれており、コメントにも「Extensions are permitted」（拡張機能が許可されている）と記録されていますが、意味不明です。

第15パラメータ：XBINNING

　X軸方向のビニング数なんでしょうが、やはり自信がありません。

第16パラメータ：YPIXSZ

　撮像素子のY方向のピクセルサイズのことでしょうね。「3.8」とありますので単位はマイクロメートルのようです。

第17パラメータ：XPIXSZ

　撮像素子のX方向のピクセルサイズでしょう。「3.8」ですね。

　

第18パラメータ：END

　ここでヘッダ要素が終了することを表すようです。

○判明した事・その③

　Bブロックについて

これ、FITSの仕様なのか、カメラ側の仕様なのか分かりませんが、ちょうどAブロックと同じ広さの領域が「スペース」（ASCIIコードの0x20）で埋め尽くされています。そもそも80バイトのパラメータ×３６で１レコードという規格なのかもしれませんね。

○判明した事・その④

　Cブロックについて

いよいよここからが、『本丸』（撮像データが記録されているエリア）のようですねぇ。

さて、ボチボチ読んでみましょうか・・・。

ASI1600MC-COOLは、AD変換した段階で１２ｂｉｔデータになり、それを１６ｂｉｔデータとして書き出していると広告に書かれているので、２バイトで１ピクセルの輝度を表しているのだろうと勝手に予測。

2バイト分を呼び出して、最初の１バイト分を上位バイト、その次の１バイト分を下位バイトと見なして10進整数値に変換を試みます。

ゴリゴリとコードを書いて

・・・・えいっ！っと。

第1ピクセルの輝度データは、１６進で「Ａ６３２」。１０進に直して「４２５４６」と呼び出せました。

もしも１６ビットをフルに埋めると、輝度データの上限は１６進で「ＦＦＦＦ」で１０進なら「６５５３５

」。一応その中には収まっているので、あり得ない値ではないし、まあ良しとします。（ホントか？）

★さて・・・・と

「敵」の正体は、ほぼ掴めてきました・・・が。これ、客観的に言って、「1600万人の敵兵のうち、１人だけ捉えた」って状態ですよねぇ。

むむむむむ。ここから、一体どう「攻め」ようか・・・・・？？？？？最大の障壁は、昔と違って、・・・ろ、ロジックが沸いてこないっ！

うぇーん（涙）。

よし、今日のところは・・・・寝ます。
