・・・目論んでいた『年越しバラ星雲撮影作戦』が失敗したので、ごそごそと「考察ごっこ」です。
フィルム時代と異なりデジタル機器が発達した今日では、昔は考えもしなかった疑問が出てきて頭を悩ませます。
例えば、
総露光時間が同じ時、「長時間露光＋少数枚コンポジット」と「短時間露光＋多数枚コンポジット」とでは、どちらが良いのか？？
などという。
これ、悩んでいる人多いと思うんですが・・・。
ここで火を見るよりも明らかなのは
露光が多すぎてサチって（飽和して）しまった画像は救いようが無い
ということです。
また、逆に、
露光が少なすぎて写ってないものは、いくら重ねても出てこない
ということも予想されます。
★そもそも光とは・・・
高校物理で習った通り、光には波動性と粒子性の両方を有しています。
このうち、デジタル素子の「感光」に関わってくるのは主に粒子性で、基本的には
波長が短い（振動数が高い）光＝１粒のエネルギーが高い
波長が長い（振動数が低い）光＝１粒のエネルギーが低い
明るい光＝単位時間当たりの粒子数が多い（たくさん粒々が飛んでくる）
暗い光＝単位時間当たりの粒子数が少ない（粒々が時々しか飛んでこない）
と解釈されます。
ここでややこしいのは、暗い星からは暗い光が飛んできているのではなくて、明るい星と同じエネルギーを持った光の粒が飛んできているんだけれど、その数が少ない（頻度が低い）ということです。（スペクトル型が同じという仮定で）

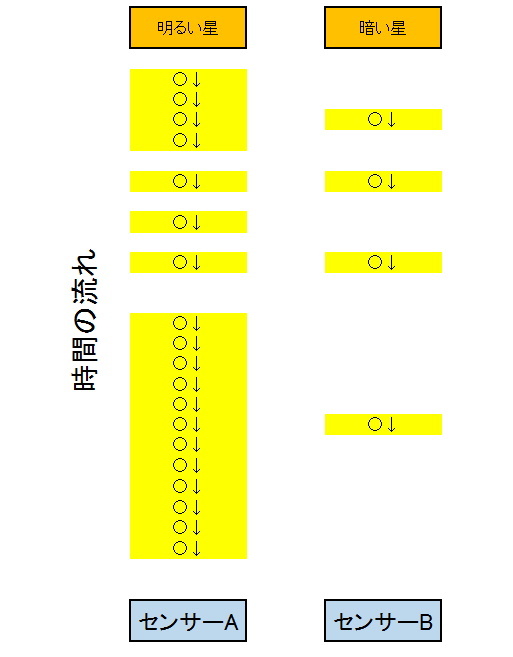

＜飛んでくる光のイメージ＞
CCDやCMOSなどのセンサーは、この飛んでくる光の粒を１粒受け取るごとに光電効果によって光電子を生成し、その光電子の数をカウントして「輝度情報」として出力していると考えられます。
ということは、短時間露光の場合には対象が「全く写っていない」のではなくて「時々写っている」と解釈することもできます。
加算コンポジットでは、各時系列のシグナルを全て合計することになりますので、下記のように理論上は一気に露光した場合と同じ結果が得られるはずです。
（通常の加算平均では低輝度部分の荒い階調が丸められてしまうのでダメ。ステライメージの加算平均は、内部で上手く処理しているので大丈夫らしい）。
ここまでの考察は、あくまで「ノイズが無い場合」に「カメラ側が余計な処理をしていない」ことを想定していますので、実際は色々とおかしな事が生じると思われます。例えば、ASI1600の場合、ゲインを１３９に設定することで光電子１個が輝度値１に相当するようにカウント（ディスクリレベルを１粒子にした状態？）してくれますが、そもそも検出できる光子数の閾値（スレッショルド）がいくらなのかは不明です。そのため、光子数が０～１０までは輝度値が０、光子数１１で輝度値１、光子数１２で輝度値２・・・・などということが起こっているかも知れません。この場合は、短時間露光で閾値に達しない場合は、いくら加算しても、文字通りゼロのままと言うことになり得ます。
（フィルム時代のアヤシいテクニック「前露光処理」とかでスレッショルドまで撮影前に引き上げれば解決したりして・・・・（笑））
★検証ごっこ開始♪
というわけで、以前撮りためたデータを使って、「検証ごっこ」をやってみた。
＜共通データ＞
望遠鏡：VMC260L＋レデューサ＋LPS-P2フィルタ
カメラ：ASI1600MM-COOL
赤道儀：ニューアトラクスノータッチガイド
対象：オリオン座大星雲M42
※ダークファイル減算は行わない
※ステライメージでホット＆クールピクセル除去は行う
＜ASI1600MM-Cool撮像データ＞
Pan=0
Tilt=0
Output Format=Fits files (*.fits)
Binning=1
Capture Area=4656x3520
Colour Space=MONO16
Hardware Binning=Off
High Speed Mode=Off
Turbo USB=84(Auto)
Flip=None
Frame Rate Limit=Maximum
Gain=400 ←ここは共通にして
Exposure=0.499999 ←ここだけ変える
Timestamp Frames=Off
Brightness=1
Gamma=50
Temperature=-10.1
Cooler Power=7
Target Temperature=-10
Cooler=On
★撮って出しで比較

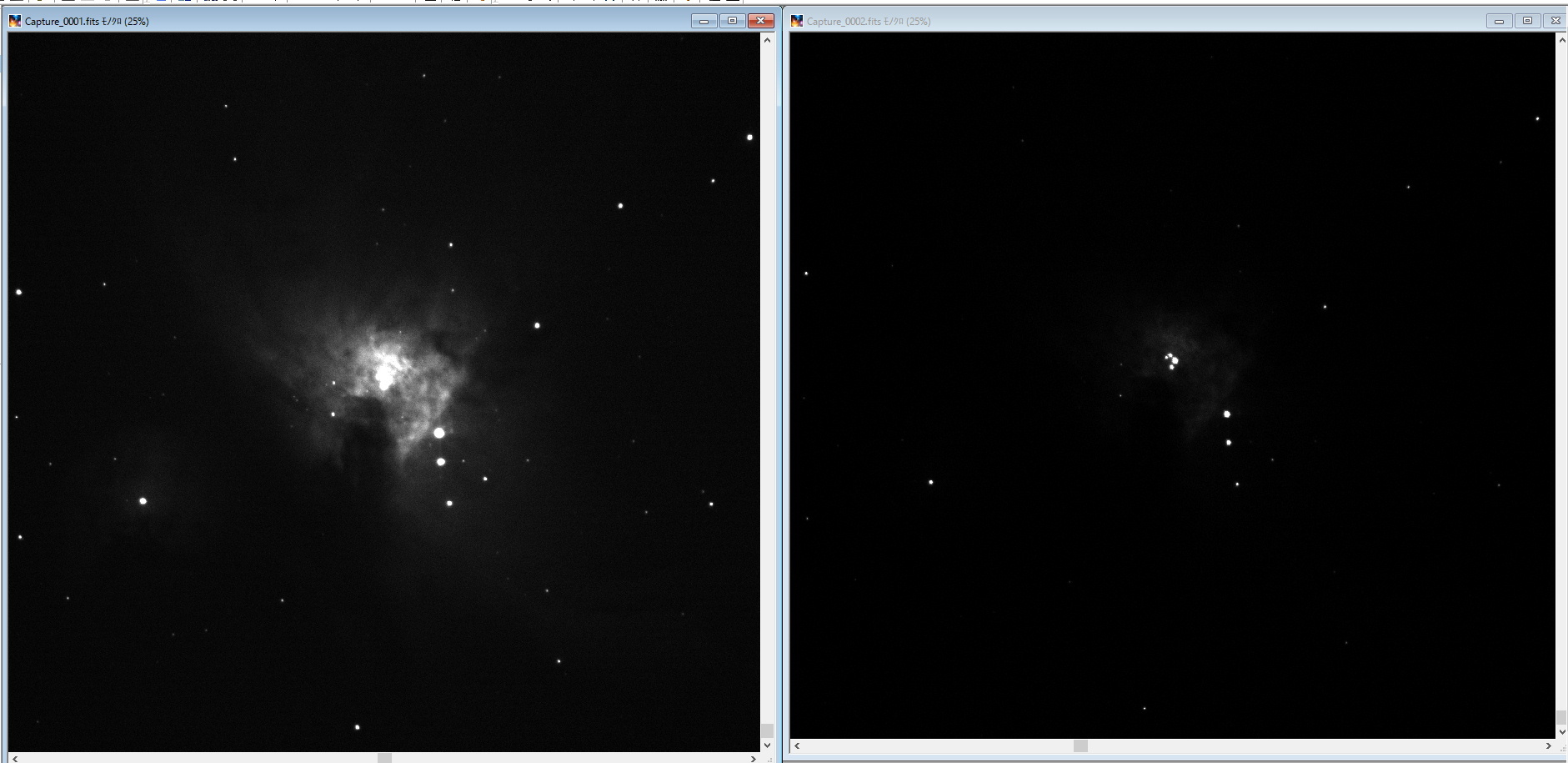

※左：８秒露光 右：0.5秒露光
同じゲイン４００で１コマ撮りですから、当然８秒露光の方が明るく写りますね。
さらに中心部を拡大するとこんな感じです。
※左：８秒露光 右：0.5秒露光
ゲイン４００だと、８秒露光でもトラペジウム付近がサチっていることが分かります。反面、0.5秒露光ではシンチレーションの影響で星像が不規則に歪んでいます。
★コンポジットで比較
それではいよいよ本題です。
8秒露光のコマは１２コマ分コンポジットします。（総露光時間は８×１２＝９６秒）
0.5秒露光のコマは１９２コマ分コンポジットします。（総露光時間は0.5×１９２＝９６秒）
さて、両者の間に差は生じるでしょうか？？
（ステライメージでデジタル現像処理）
ん？？
これ、ほとんど差がありませんよ？
・・・ていうか、中心部がサチってない分、０．５秒露光の方が良さげにも見えちゃいます。

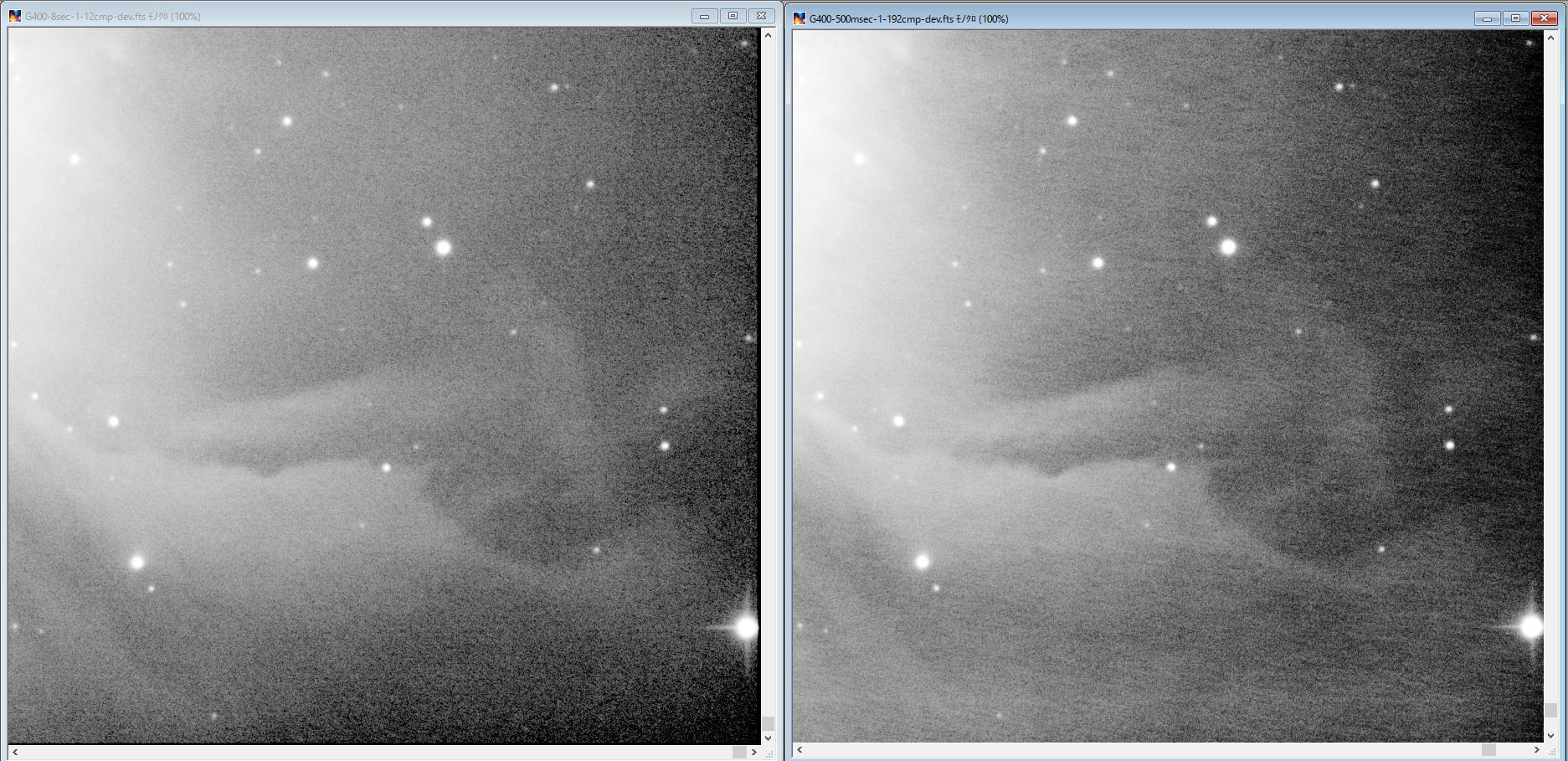

さらに拡大して比較してみます
やっぱり、ほとんど同じです。
ただし、詳細に見ると0.5秒×１９２コマの方は、いわゆる「縮緬ノイズ」が出ています。極軸合わせを適当にしたためガイドエラーをコンポジット時に補正したことになりますので、ノイズが一方向に流れて描写されたものかと思われますが、よく考えると８秒露光も同じだけのガイドエラーを拾っているハズなので、結果として「ノイズの差はある」と解釈できますね。
★暗い部分を炙り出してみる
それぞれの画像を２×２ビニングして、暗部を炙り出してみます。
強引な処理を施したので短時間露光の方は縮緬ノイズがさらに目立っちゃいましたが、暗部の描写自体は遜色ないかと・・・。
★今回の「検証ごっこ」まとめ
ASI1600MM-COOLを-10度＋ゲイン４００で運用した場合、
8秒露光×１２コマコンポジットした場合と
0.5秒露光×１９２コマコンポジットした場合とでは
M42の描写はほとんど差が無いが、
詳細に見ると
☆階調は（サチらない分だけ）0.5秒露光の方が有利
☆シャープさは（ラッキーイメージング効果で）0.5秒露光の方が有利
☆ノイズは（スレッショルドの影響？）8秒露光の方が有利
といったところでしょうか。
＜お約束＞
あぷらなーとは電子機器のド素人なので、この記事はあくまで『遊び』です。
よって、図示した概念はほとんど『妄想』のレベルですし、結果に関してもあまり真に受けない方が良いかもしれません（笑）。
PS
新課程になっても、この分野（光電効果とか）がほとんど大学入試に出題されませんね。
面白い分野なのに、残念。
＜１月１０日訂正＞
上記の撮影データに重大なミスがあることが発覚しました。
「ゲイン４００＋８秒露光」とある画像は全て「ゲイン２００＋１６秒露光」の間違いでした。
申し訳ございません。
検証のやり直しは、下記をご参照ください。
