トリウムレンズからの放射線を『見る』

★自作霧箱の最終バージョン

ふとしたことから自然放射線(や二次宇宙線)を検出したくなって、ついついのめり込んでしまった自作拡散霧箱ですが・・・
試作11号機を経て
ついに『量産型』の仕様が確定♪

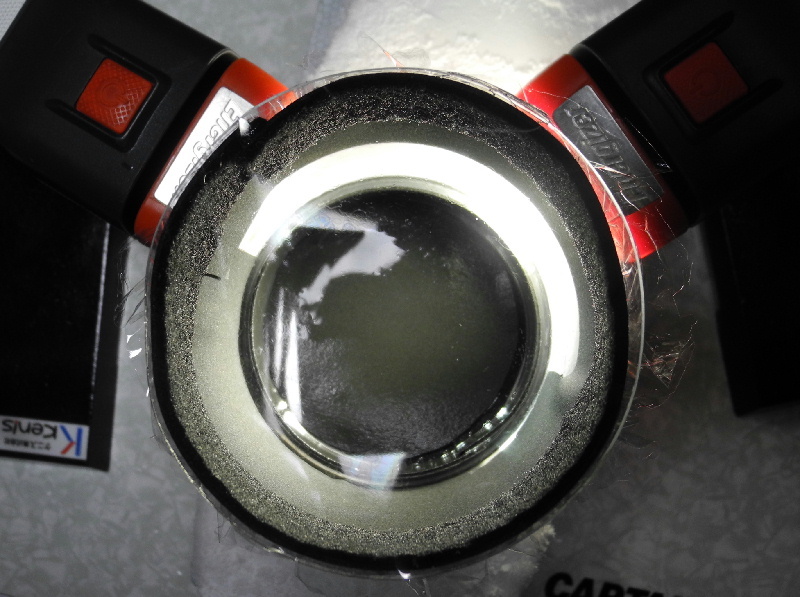

 ※考え得るあらゆるノウハウを結集した最終バージョン↑(しかも作成経費300円足らずというバツグンの経済性♪)


さらに、「再現性」を確保するため、同じ仕様で5回ほど試作を繰り返し、同等の性能が得られることを確認。
『イベント』で使用するために『ハサミさえあれば小学生でも作れる・マル秘マニュアル』も作製!!
当然、想定される様々な『失敗要因』は全て試して特記済み♪
小中学生を集めての『特別講義』、間もなく無事決行できそうです♪
「放射線源を一切用いない、安全な放射線実験」なので、
親御さんも安心♪


★試作11号機の『実力』

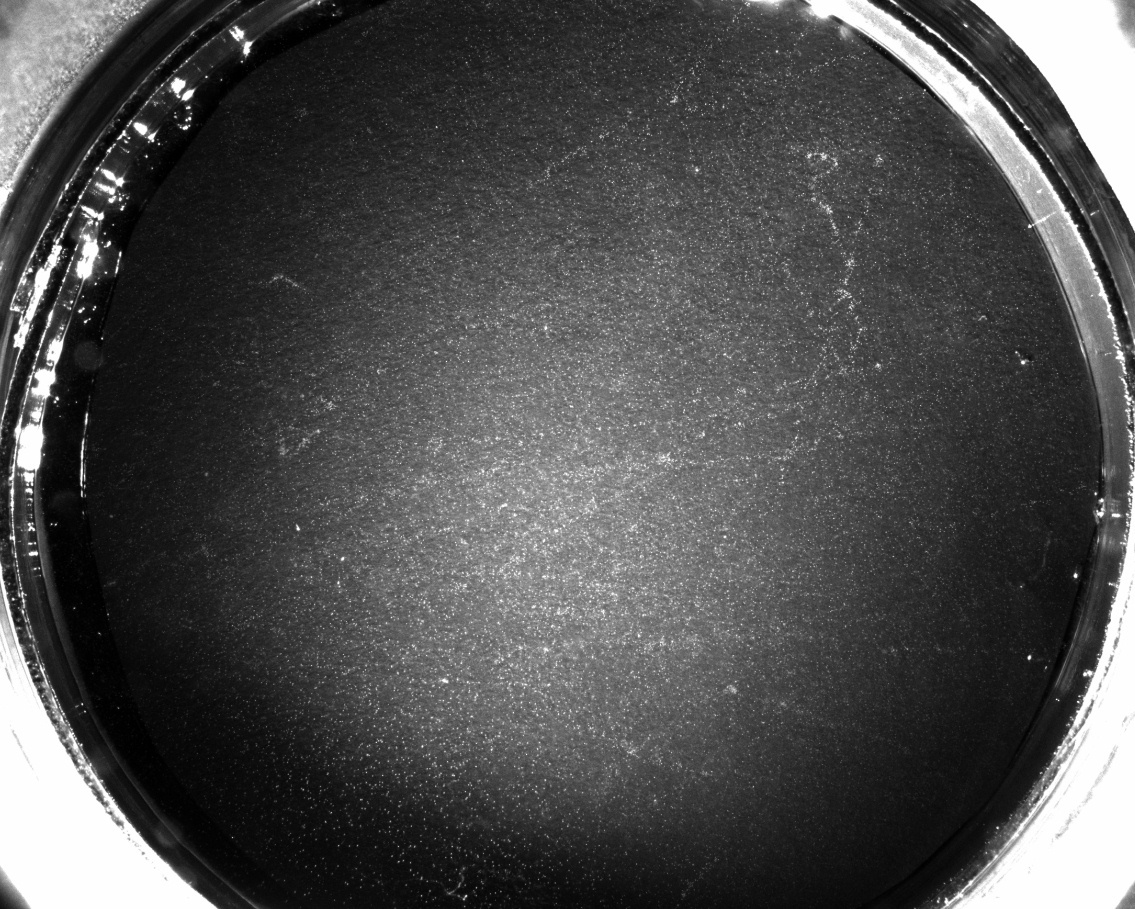

特に放射線源を用いなくても、自然放射線がバンバン見えます。

こんな『安全な』放射線強度でも・・・・

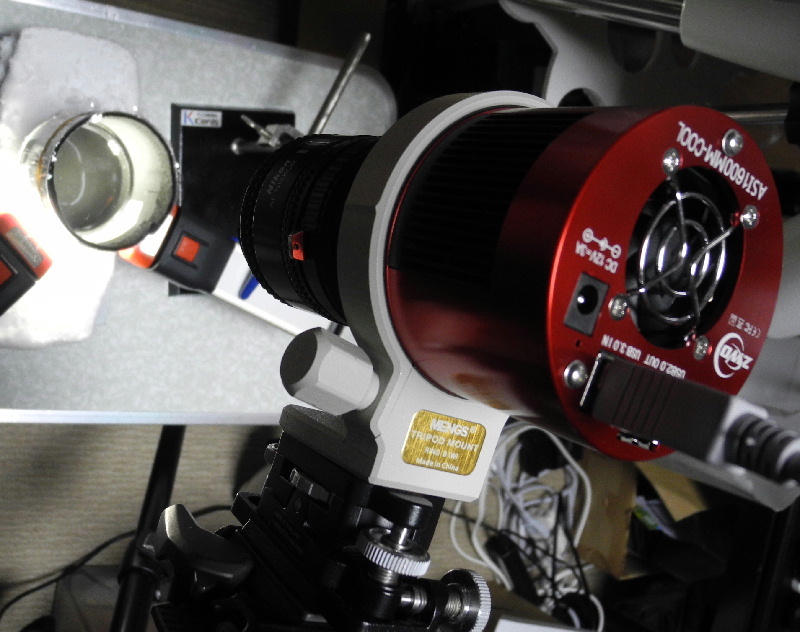

冷却CMOSカメラASI1600MM-COOLで撮影すれば

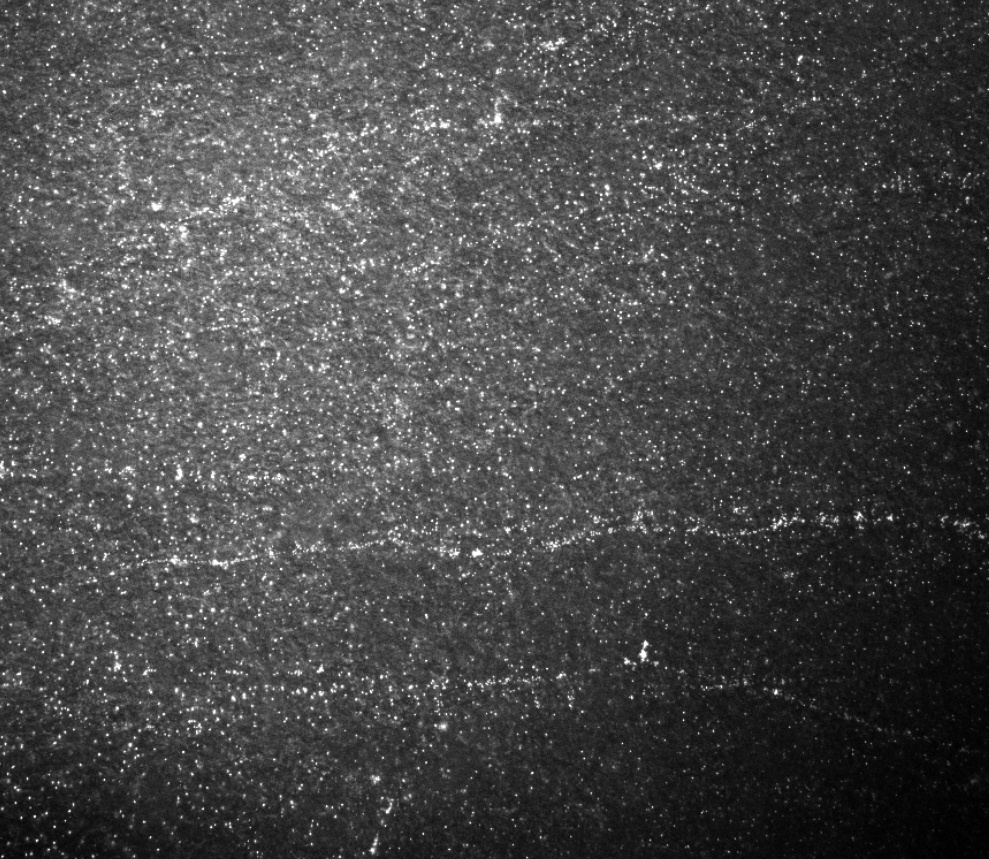

このとおり、自然放射線がバンバン写っちゃいます♪

と、まあ、『お仕事』の準備はほぼ完了したので、
ここからは『個人的なお遊び』に移ります。



★秘蔵のコレクションの出番か?

実は、以前kojiro-net5さんからいただいたコメントに触発されて、あるアイテムを入手していたのですよー。

納品された直後に『なつかし』のセイフティケースに入れて、鍵付き防湿庫に保管してあったこのアイテム。

それは・・・・

「知る人ぞ知る」ペンタックスの
スーパータクマー55mmF1.8!!

50年前のレンズにもかかわらず『異常に良く写る』とのウワサ。
その秘密は、レンズ用の光学ガラスに混ぜられた「酸化トリウム」
屈折率が大きく色収差も非常に小さいために少ない枚数でも高性能なレンズが設計可能となるらしいんですね。
ただし酸化トリウムには放射能があるため、当然のことながら現在では製造されていません。


★とりあえず簡易計測すると・・・

測定器の精度は不明なので、定量的な記述は避けますが、たしかに放射線が出てますね。
(精密な測定環境が無いため、ここで人体に影響が有るか無いかについての言及は避けます。)


★自作霧箱に近づけると・・・・

自然放射線でもクッキリと観察できる『自慢の』自作霧箱11号機の左側からレンズを近づけてみます

・・・すると



ででん!!

うわあー
すご・・・・・
『流星群っぽい』を通り越して、こりゃまるで『シャワー』だなー。
要するに薄っぺらいPET樹脂では遮蔽できないレベルの放射線が出てるということですね。
飛跡の形状からするとβ線(電子)が主体のようです。
(ニュートロンだと霧箱で見えないし、ガンマ線は相互作用しにくいし、α線はすぐに遮蔽されてしまうので、当たり前と言えば当たり前ですが)

ちなみに動画↓で見ると、圧巻です。(以下、動画保存用のサブサイトへの直リンクです)



★無用な心配はしたくないので

はい。遊んだあとは、きちんと後片付け(笑)

薄くても、さすがに鉛はほとんど貫通できないことを確認。
安心して寝ます♪


★★★お約束★★★
現在のあぷらなーとは研究者ではなく「ただのオッサン」なので、
写真に写ってる「マイクロシーベルトらしき数値」に関しての定量的なご質問には一切お答えできません
あしからずご了承ください。
