ナローバンド撮影の『裏パレット』

★お待たせしました♪

先日より試しているナローバンド撮影における三波長合成カラー化の『見慣れないカラーバリエーション』ですが、
一通り確認作業が済んだので、いよいよ種明かしです。

はい。
従来のHα・SⅡ・OⅢナローをカラー化するためのカラーバリエーションには、上記のような色具合のパレットは存在しません。



★・・・と、その前におさらい♪

ご承知のように光の三原色はRGB(赤緑青)の3色です。
その3色を組み合わせることで、理論上は(人間が知覚する)全ての色が表現できます。

たとえば・・・
こんなふうに写った3つの画像を(色つきで)加算コンポジットすると

このように様々な色が表現されます。

 R+G→Y(イエロー)
 R+B→M(マゼンタ)
 G+B→C(シアン)
 R+G+B→W(ホワイト)

となる訳ですね。
一般的なカラーデジカメがRGBの三種類の画素を搭載しているのも、上記の理由です。



★たとえばバラ星雲のSAO合成は・・・

先日『フルアーマーBORG』で撮影したバラ星雲の場合だと

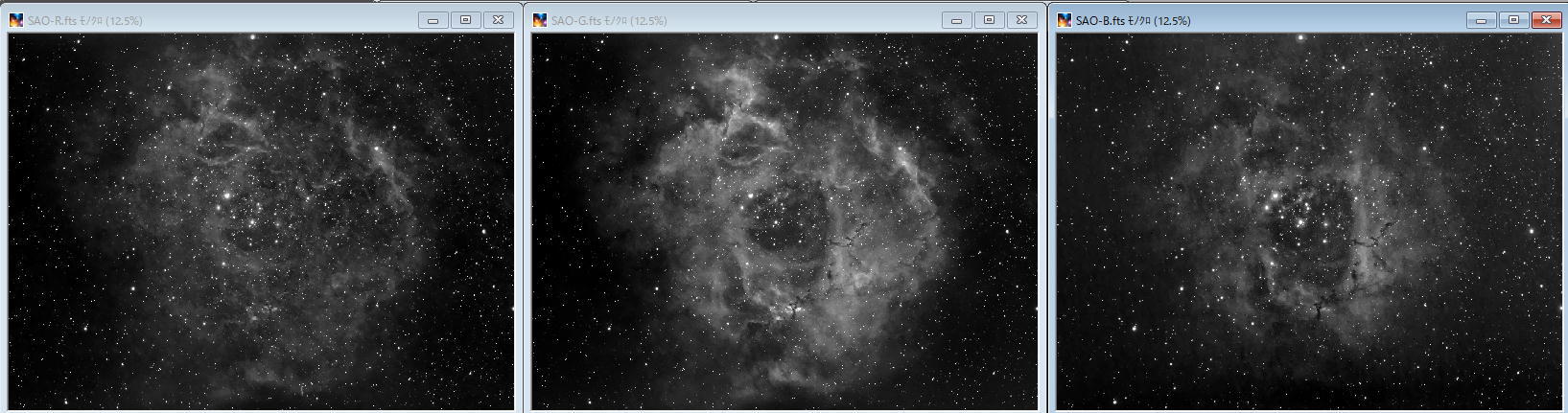

    ※左から SⅡナロー Hαナロー OⅢナロー の各モノクロ画像

こんな感じの元画像を、それぞれR・G・Bに割り振って

こんな感じで色を付けたものを加算コンポジットすると

こんな画像に仕上がります。
これがいわゆるSAOパレットです。

S(SⅡナロー)とA(Hαナロー)とO(OⅢナロー)をR/G/Bのどの色に割り振るかによって、色んなカラーバリエーションができます。
そしてその総数は、3の階乗=6パターンが考えられますね。

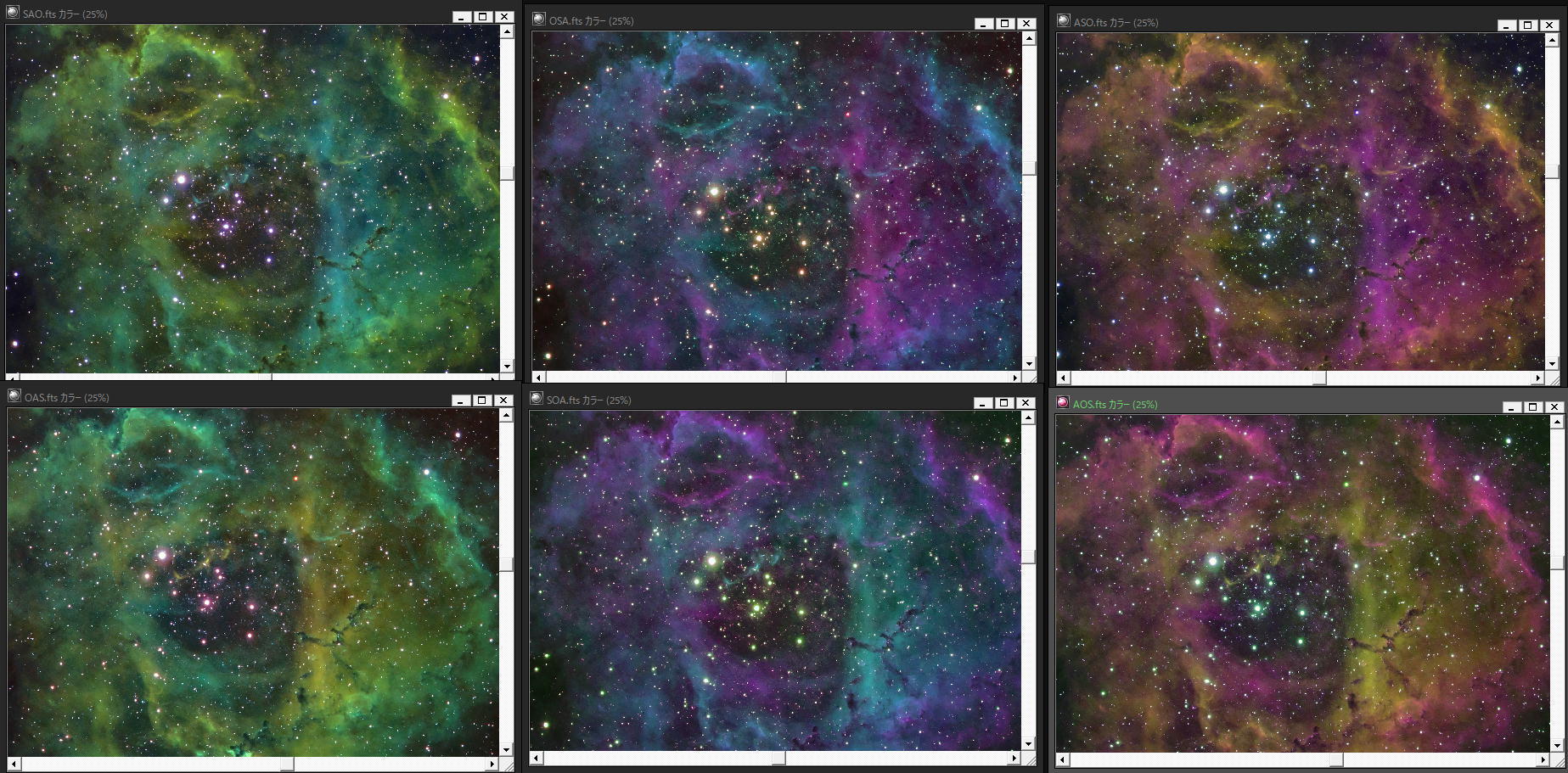

 ※上段左から SAO OSA ASO
 ※下段左から OAS SOA AOS


★でも、実は他に方法があるんじゃ・・・?

今回あぷらなーとが撮影した条件が、たまたまそうなのかも知れませんが、どうもバラ星雲のナローバンド画像が発色に乏しいというか色がくすんだような印象を受けました。(完全に好みの問題ですよー。)

よくよく画像を見ていると、RGBの原色に表現されている部分が少なくて、それぞれの補色であるCMY(シアン・マゼンタ・イエロー)の領域が広いんですね。これは、元画像を見れば分かるように、ナローバンドの各領域が重なっている部分が多くて、当然その部分は原色の補色に演算されてしまうので当然と言えば当然です。

では、どうする・・・・?

これは捉え方の問題ですが、
  R+BがMだという解釈もできれば
  M+YがRだという解釈もできます
(厳密には、CMY合成が有効なのはプリンタインクや絵の具などのような減色混合の場合だけですが、コンピュータで演算する分には、別に問題はありません)

たとえば

こんなふうに写った3つの画像を(色つきで)加算コンポジットすると

こんな風に、CMYの間にRGBが生成されます。
(本来のCMYなら黒になるはずの部分が白になっているのは、減色合成せずに、あえて加色合成したからです)

これをナローバンド撮影に応用すると
    ※左から SⅡナロー Hαナロー OⅢナロー の各モノクロ画像

こんな感じの元画像を、それぞれC・M・Yに割り振って
これを合成すれば

こんな画像が出来上がります。

HαのマゼンタとOⅢのイエローが重なった結果、鮮やかな赤が生成され、HαのマゼンタとSⅡのシアンが重なった結果、鮮やかな青が生成されました。


★というわけで『種明かし』は・・・

S・A・O 三波長で撮影したデータをカラー合成する際に、
 RGB合成せずに、CMY合成する
でしたー♪

その結果、あらたなカラーバリエーション6種類が手に入ったことになります。

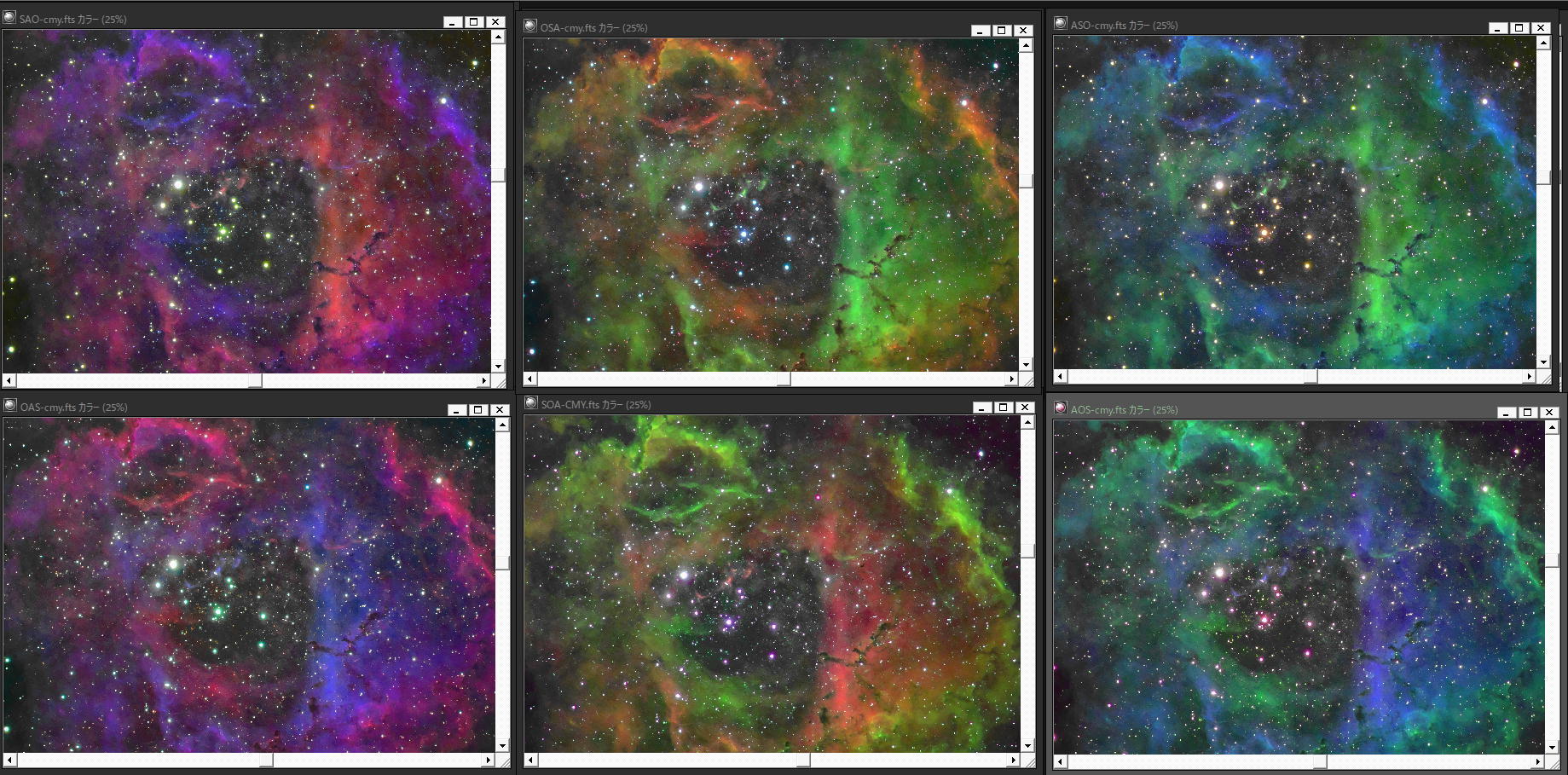

 ※上段左から SAOリバース OSAリバース ASOリバース
 ※下段左から OASリバース SOAリバース AOSリバース

従来のカラーパレットと区別するため、本ブログ中では便宜上「SAOリバース」などのように語尾に『リバース』を付けることにします♪

少々ケバケバしすぎるようにも見えますが、彩度を下げる処理は簡単(破綻しにくい)ので、ちょちょいのちょいです(笑)
では、すこし彩度を下げてバランスを取ってみましょう。

すると・・・・

ででん!!
 ※上段左から SAOリバース OSAリバース ASOリバース
 ※下段左から OASリバース SOAリバース AOSリバース
いかがでしょう?
これなら、あまり違和感なく、新しいカラバリが楽しめそうですね♪


★あぷらなーとのお気に入りパレットは・・・

①『OSAリバースパレット』
 いかにもナローバンドっぽい色のグラデーションが好き♪

②『SOAリバースパレット』
 ウネウネが立体的に見えて好き♪

到底、天文雑誌のコンテストに出せるレベルではありませんが、
たった89mmの望遠鏡で迫力満点のバラ星雲が撮れる時点で(個人的には)笑いが止まりません。
3台目のASI1600MMと2台目のビームスプリッタも完成したことだし、ここからはバンバン『出撃』あるのみですかねー♪



★面倒くさそう・・・ですか?

さて、この処理(リバースパレット)は一見処理が面倒くさそうですが、ステライメージをお持ちでしたら、
「RGBカラ-合成」アイコンの横に「CMYカラー合成」のアイコンがあるので、それ押しちゃえば、RGB合成と同じ感覚で一発完了です。厳密には(演算ロジックに合点がいかない挙動があるので)もう少し検証が必要なのですが、早く「新しいパレット」遊んでみたいという方には、オススメですね♪



★昔取ったなんとやら・・・

今日、色々と捜し物をしていると、懐かしい写真が出てきました。
約30年前(高校生の頃)地元の某プラネタリウム主催の天体写真展で念願の最優秀賞もらった時の作品ですね。
アルテア15(15cm・F10のカタディオプトリックカセグレン)+オルソ5mmアイピース。
これにR・G・Bの原色フィルタをかましてコダックTーMax400モノクロネガで3バンド撮影。
暗室にこもって各バンドの画像を手動でコンポジットして仕上げたモノクロ印画紙をフィルター付きの一眼レフで多重露光することでRGB合成。
ラボのオペレータにCMYの各露光データを直接指示してカラーバランスを調整。

複雑な処理過程を審査員にアピールするために、展示用の台紙まで自前で用意したんですから気合い入ってます。
提出前にインフルで高熱を発症してた中で書いたので、レタリングが下手くそなのは、ご愛敬(笑)。

ああ、若かったなあ・・・。
