『光害チョッパー』製作プロジェクト その④

★RPMに関する大チョンボ

秒間120回の点滅周期に同期させる『光害チョッパー』構想ですが、

秒間120回＝120×60＝7200RPMでOKじゃね？

などと考えて、手持ちの7200RPM仕様ジャンクハードディスクをバラしたまでは良かったのですが、

シャッター機構として考案した回転式PLフィルタは原理上180度回転で位相が一周してしまうので、

実際に必要なモーターは

7200RPMではなく3600RPMだった！（泣）

という情けないオチ。

慌てて、手持ちのジャンクHDDをガサゴソ漁るも、4200RPM・5400RPM・7200RPMの3種類しか見当たらず玉砕。

別な方法を考えることにしました。

★HDDのスピンドルモーターを直接制御する？

あぷらなーとは、元理系ですが、これがまた中途半端な『理系』でして、

　「理論物理」に傾倒できるほどの「頭脳」（数学力）はなく

　「メカやエレキ」を製作できるほどの「器用さ」もなし

という有様で、結局、大学院での研究では「理論屋」と「実験屋」の中間である『観測＆解析屋』だったのですね。

だから、電子工作は苦手・・・・・

・・・・なんですが

「そもそも、色んな光源に対応するには、同期タイムを制御できないとダメだ！」

と思い立って、ちょっぴりお勉強してみることに。

ええ、ポチりましたとも。

なんぞコレ！？

はい。

ELEGOOのArduino互換機です！

ハードウェア制御用の、いわゆる『マイコンボード』ですね。

PWM制御も可能な仕様なので、コイツを使えばHDDのスピンドルモーターの回転数を制御できるのではないか、という作戦。

★初心者のつらさ

メカやエレキに強い人であれば一瞬で構築できるんでしょうが、残念ながら（謙遜ではなく真の）ど素人なあぷらなーとは、イチからお勉強です。

ふむふむ。

Arduinoでは、拡張ボードのことを「シールド」、制御用のプログラムコードのことを「スケッチ」と称するのかー。

では、さっそくタイポイントブレッドボード（半田付け不要の部品突き刺し基板）にスイッチとLEDを載せて配線をば・・・

マニュアルなどを参考にメインボードに転送するスケッチ（ソースコード）を書きます。

ふむふむ。

この文法は、私の嫌いな（苦手な）C＋＋系の言語だなぁ。

ボク、FORTRANとPASCALとBASICが好きなんだけどなぁ。

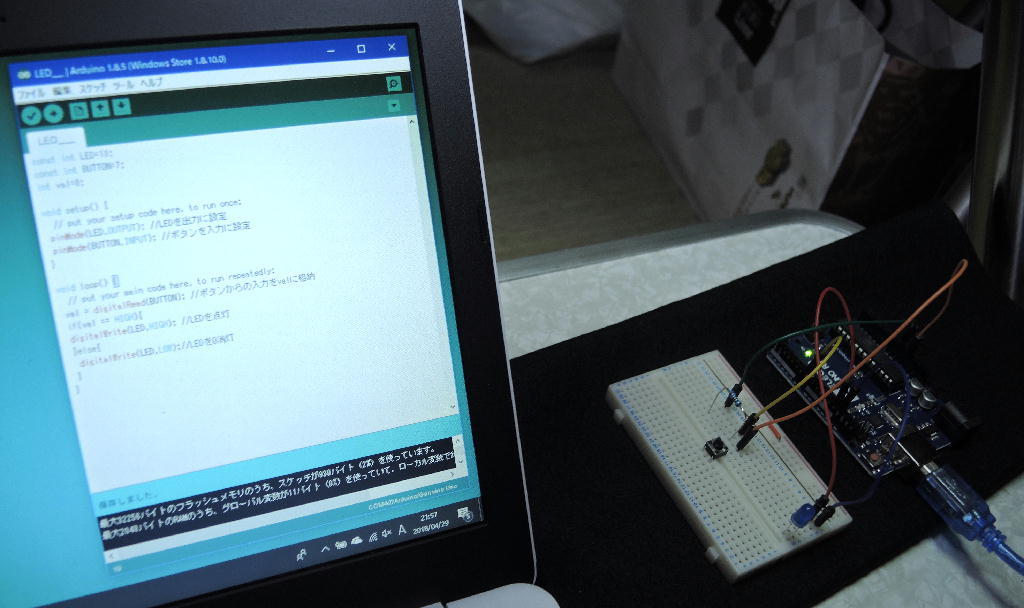

「スイッチ押したらLEDが光るよ」

っていうだけのスケッチを書いて転送。

すると・・・

ででん！

光った♪

よし、互換機だけど、ちゃんと動作はするみたい。

★お次は、簡単なPWM制御をば・・・

いや、以前、フラット撮影用の光源として、

美術用のA3サイズLEDトレース台をポチったことがありまして、

なかなか良い感じでフラット撮影できてたのですが、このトレース台の光量を絞った状態でASI1600シリーズでフラット撮影すると画面に盛大なシマシマが生じていたので、

「ああ、ローリングシャッター機で撮影してシマシマになるということは、これ光量を絞ってるんじゃ無くて、高速で点滅させて暗く見せかけてるんだろうなぁ。」

と推測していました。

ま、要するに、LEDをPWM制御してるってことですね。

じゃ、そのマネっこをすることで、PWM制御のお勉強をしてみましょう♪

スケッチを描き直して、パーツの接続を変えてみます。

すると・・・

おお！

一定周期でゆっくりと

「明るくなったり暗くなったりを繰り返す動作」（蛍の明滅的な）

が簡単にできたちゃった♪

うむ。なかなか良い感じです♪

・・・と、今日のお勉強はここまで。

★★ご注意★★

本エントリー途中で出てきた「LEDトレース台」は、フラット光源に転用可能な安価なアイテムだと思うのですが、表面がフラット（全面が光る）なタイプと、点光源が並んでいるように光るタイプが存在しています（拡散板の仕様でしょうね）。上記メーカーの場合、A3タイプは大丈夫でしたが、A4タイプはダメなタイプでした。お気を付けくださいませ。
