三連装『にせBORG』昼間試写

★一見ギャグのように見えますが

にゃあさんの『ハイスピードなんちゃって望遠鏡』にも大いに刺激を受けて自作した『にせBORG三連装砲』ですが・・・。

これ、実は結構『真面目』なんですよー。
はい。
念願の「ナローバンドならアクロマートでも十分」説の『検証ごっこ』が主たる目的です♪

うーむ。
完成したからには、性能チェックをせねばなるまい。
でないと「単なるネタ」と思われちゃう・・・。


★まずは昼間の試写で試してみる

いきなり天体撮影への実戦投入は困難ですし、なにより天候が安定しません。
・・・という訳で、まずは昼間試写で性能チェックを決行することに
『三連装主砲』が狙うは逆光気味の電柱です。

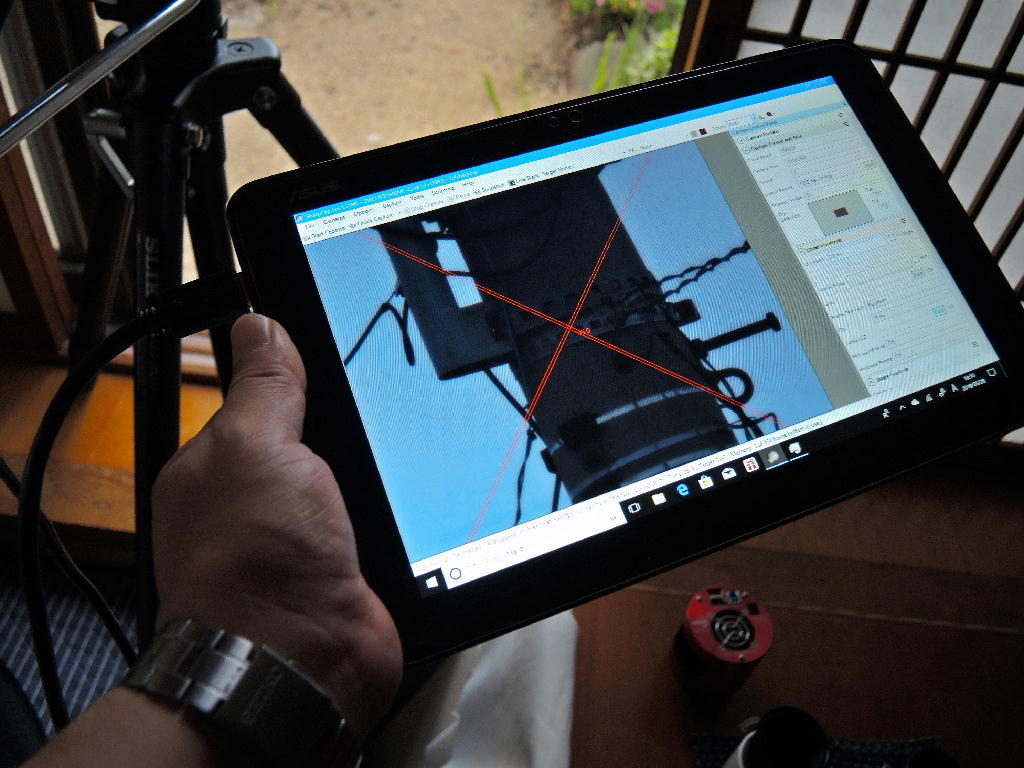

今回の撮像にはウィンドウズタブレットも投入。
これ、ピント合わせの時に手元でチェックできるのでとても便利♪


★アクロマートの通常画像は・・・

『にせBORG三連装砲』には、本来モノクロ冷却CMOSカメラASI1600MMが3機装着されています。でも、まずはカラーCMOSカメラASI1600MCで画質チェックをしてみましょう。対物レンズもレデューサもケンコーのACクローズアップレンズを転用した物ですから、相当分の色収差は残っています。
さて、どうなりますか。

これが『にせBORG』+ASI1600MCのノートリミング画像です。

一見シャープに見えますが、画面左の電線にシアンのニジミ、画面右の電線に赤いニジミが生じていることが分かります。
このように前ボケ部分に赤系のニジミ、後ボケ部分に青系のニジミがそれぞれ生じるのは一般のカメラ用レンズでもよく見られる現象です。いわゆる軸上色収ですね。
波長によってピント位置が異なるのですから仕方ありません。

つぎに、この画像をピクセル等倍でトリミングしてみます。
前後のボケに生じた軸上色収差はもちろんのこと、ピクセル等倍だと合焦面のシャープネスも失われているようです。
本来、アクロマートとは「2色について色収差が補正され、その内の1色については球面収差とコマ収差が補正されたレンズ」のことを指します。ただし、球面収差が少ないのが1色だけと判断するのは早計です。
たとえば、下記を見てください。
ハルチングの解(2枚玉アクロマートを設計するための便法)を用いてアクロマートを自動設計するEXCELシートを作り、般的なクラウンガラスとフリントガラスを組み合わせてレンズ設計してみると、その収差曲線は下記のようになりました。
グラフの横軸はピントの位置を、縦軸はレンズの中心からの距離を示します。
色ごとのグラフが横にズレてると色収差が多く縦線がグニャリと曲がっていると球面収差が多いことを表します。
アクロマートの場合色収差は(2色しか補正できないので)回避できませんが、意外と球面収差は少なくもできるものです(※ただし小口径機に限る)。

今回の写真のピクセル等倍像が『眠い』のは、
 ①色々な波長の光がボケて重なった影響
 ②実は結構な量の球面収差が残っている
のどちらかです。

もし、②ならナローバンドフィルタで波長を絞り込んでも無駄(あるいは不十分)ですが、①であれば回避できる可能性が高まりますね。

※クローズアップレンズは本来、カメラのレンズにかける『老眼鏡』のようなものです。当然、あぷらなーとのように対物レンズとして使ってしまうという用途は設計段階では想定されてはいないでしょうから詳細な挙動は予測できません。


さて、では、ナローバンド+モノクロカメラでは、どんな像が得られるでしょうか??



★ナローバンド+モノクロカメラの威力

まずは、ASI1600MMとOⅢナローバンドフィルタを装填した筒でノーフィルタカラー画像と比較してみます。


すると・・・・・


ででん!!

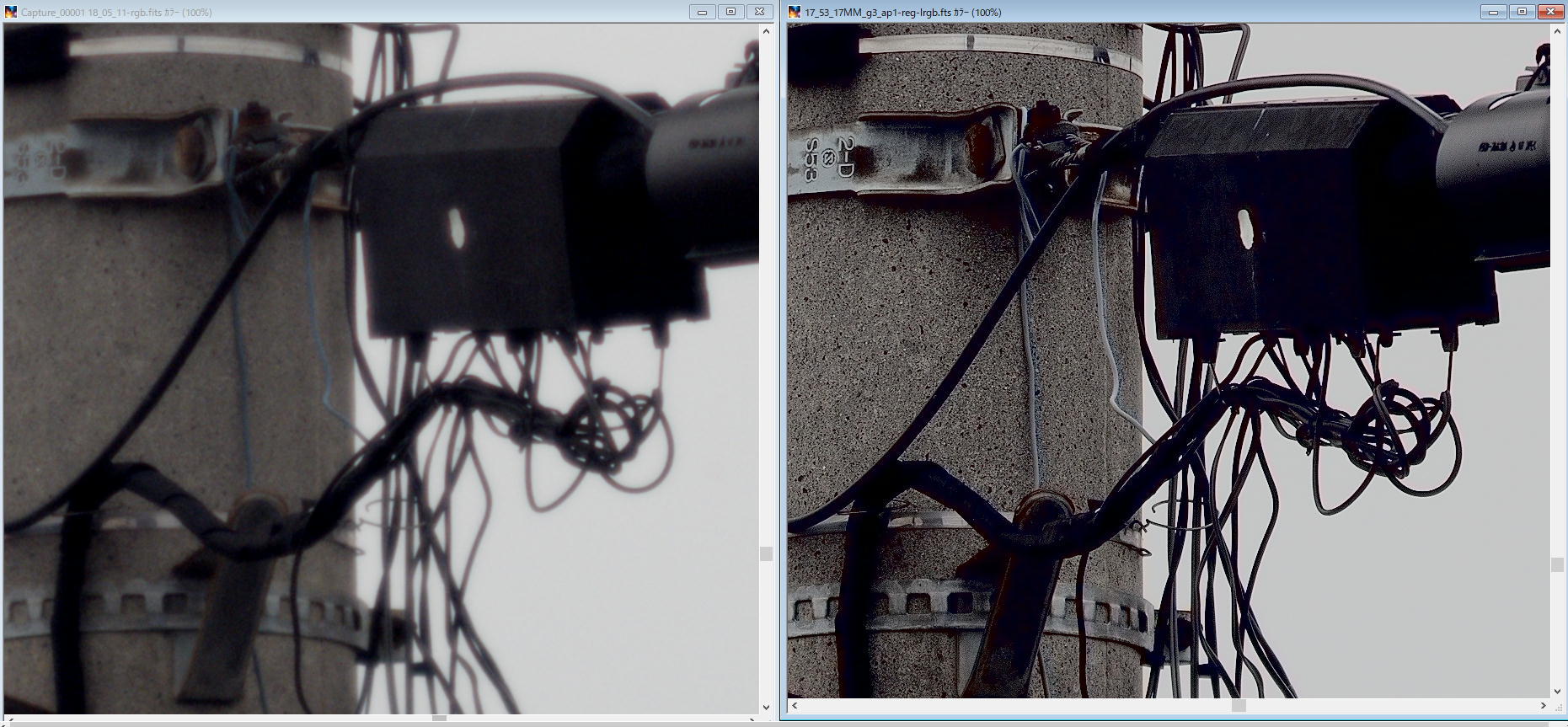

 ※左:ノーフィルタ+カラーCMOS
 右:OⅢナロー+モノクロCMOS
 ※この画像、是非・是非クリックして拡大してご覧ください!

うおっ!
圧倒的じゃないか!

どうです?
これが同じレンズ(1600円のクローズアップレンズ)に見えますか?
まるで別物ですね♪

では次に、HαやSⅡの画像も比較してみましょう

 ※左から順に
カラー ・ OⅢ ・ Hα ・ SⅡ

このサイズでもハッキリ分かりますが、さらに拡大してみます。

すると・・・

ででん!!
 ※左から順に
カラー ・ OⅢ ・ Hα ・ SⅡ

3バンド全てにおいて
圧倒的じゃないか!

まあ、若干SⅡが甘い気もしますが、それでも通常のカラー撮影とは雲泥の差。

え?
「でもピント位置はそれぞれ異なるんでしょ??」
ですか?

ふはははは!
だからこそ
『三連装』なのだっ!
ほら、単なるギャグにすぎなかったインチキ広告のキャッチが、まさかの現実味を帯びてきたでしょう?

体の調子が良いときに晴れたら、あぷらなーとのアクロマートが(・・・舌噛みそう)
『通常の3倍』の撮影効率で『逆襲』いきますよー。

というわけで、
2018年の「プロジェクト」がまた一つ本格的に発動いたしましたっ!!

・・・次は・・・
『光害チョッパー』のフィルタ回転部の回路とコードを書きつつ、
 ①放射線が撮像素子をダイレクトヒット
した場合の影響
 ②『オンアキシスガイダー』構想
のどちらかを開始するとしますかねぇ♪

勝算が1%でも見えてくるまで、詳細は(恥ずかしくて)明かせませんが、
2018年の『最終マル秘プロジェクト』には、「手持ちの全鏡筒」・「手持ちの全カメラ」・「手持ちの全装置」・「進行中の全課題」を全部投入しないとカスリもしない超難敵を撃つ予定なので、一つ一つ潰していくしかないよなぁ・・・・。

★★★追記★★★
ま、電柱でSAO合成しても珍妙な画像になるだけだし、そもそも水平方向のパララックス(視差)があるので合成不可能なんだけど、もっともシャープだったOⅢナロー+MMの画像を64枚コンポジットしてウェーブレット掛けたものをL画像にして、MCのカラーとLRGB合成すると、『どえらいこと』になった♪
※左:ノーフィルタ+カラーCMOS
 右:OⅢナロー+モノクロCMOS LRGB合成

1600円対物レンズのポテンシャル、ヤバくないっすか?


by supernova1987a | 2018-05-28 23:21 | 機材 | Comments(16)
