フラット光源用のLEDトレース台あれこれ

あ、本題に入る前に、少しお知らせです。
毎度『邪道ネタ』でご愛顧いただいている(?)「あぷらなーとブログ」ですが、少しデザインを変更しました。
元々エキサイトブログには色んなスキン(デザインテンプレート)が用意されているのですが、これまで愛用していたスキンは、恐らく短めのエントリーを多数投稿するのに適したデザインなんですね。だから、特にクリックをしなくても数件のエントリーをスクロールだけで一気読みできるというメリットがありました。
でも、最近『ヘビのように長い』エントリーが増えてきている上に、色んな『プロジェクト』が同時進行してたりするので、お目当てのエントリーが探しにくい(そもそもあぷらなーと自身が迷子になる)。
そこで、もう少しHP風というか、まとめサイト風のデザインに適したスキンに変更してみました
あと、メニューバーに直リンクを張る機能が使えるようになったので、特に『変態的』なプロジェクトについては、まとめページへのリンクを貼ることに
とりあえず、第1弾として、「比較明撮影で星の光跡が切れる現象を解消する『イーブンオッド法』」と「1本の鏡筒で2台のカメラの同時露光を可能とする『ビームスプリッタシステム』」についてリンクを貼りました。奇妙なネタにご興味がある方は、ぜひどうぞ♪


★邪道には邪道なりの苦労があって・・・
さて、ここからが本題です。
あぷらなーと自身「フラット撮影」なるものは素人でして、「スカイフラット?曇天フラット?スーパーの袋?なんじゃそりゃ??」っていうレベルなのですが、1年前くらいから「LEDトレース台」を転用したフラット撮影法を考案して習得中です。(すでに先達の方はいらっしゃるようですが)
でも、これ商品選びに難儀するんですよねぇ。

そもそもLEDトレース台は(その名の通り)美術(イラストとかレタリング)分野で下書きを本番用用紙に書き写す際に用いる画材です。(あぷらなーとは絵の才能がゼロなのでイラストは書きませんがレタリングなら中高生時代に傾倒してました。)
ですから、そもそもフラット撮影への転用は「正しい用途」とは異なる使い方な訳でして、現物を触れないネットショッピングの場合、意図通りの特性の商品が届くか否か、全く想像できない上に、(本来の用途と異なるために)口コミ評価も全く参考になりません。要するに、「レタリング用に優れていてもフラット撮影に適している訳では無い」という至極当たり前のお話です。

今後、LEDフラット板を用いた簡易フラット撮影を試してみたいという酔狂な方が現れた場合に備えて、少し記事にします。



★フラット撮影に使えないLEDトレース台とは?
ふっふっふ。
LEDトレース台は怖いんだぞー。
なにしろ「色んなワナ」が潜んでいるのだよ・・・。

まあ、これを見てくださいな。
A4のLEDトレース台です。コンパクトだし超軽量だしデザインもカッコいい♪
ところがッ!!
電源を入れてビックリ!!
なんと全面が光るんじゃなくて白いポチポチ(反射材)が光って見えるんですよー。
しかも画面左側が明るくて右に行くにつれて暗くなっていくという、全く『フラット』じゃないタイプ。
大ショック!
もうね。到着から3分で戦力外通告されちゃったという、困ったアイテムです。
ちなみにあぷらなーとは『ダメな商品』の名称を公開するのは好みではないんですが、そもそもこれは本来の用途と異なるのですから公開しても良いでしょう。


※商品ページをよく見れば、上記の特性は予見できますので、あぷらなーとのミス。

このように
 ①本体の片側1列にだけLEDが並んでいるタイプ
 ②全面発光ではなく点々発光(?)のタイプ
はフラット撮影アイテムとして選んではいけないと思われます。



★「ふむふむ。ではこのメーカー製は避けよう」は大間違い!
でね。こんな記事見ると思うじゃないですか。
「このメーカーはダメだな」
とか。
ところが!
同じメーカー(正確にはOEM元)でも別モデルだと事情が異なるのですよー。
例えば、コレ!

販売元は異なるもののパッケージデザインが全く同一なので、同じ製造元だと思うのですが、このA3サイズのトレース台
「MRedoxe トレース台 A3 サイズ 薄型 4800LUX 調光可能 470 * 370 * 7mm 黒 (A3h)」

あぷらなーと基準としては、もう『パーフェクト』と言いたいくらいの好特性!
残念ながら、もう販売していないみたいですが、だぶんどこかに同等品が潜んでいるはず。

先日のハート星雲↓も
このトレース台を用いてフラット撮影したもの。
もし、同等品を発見した場合はオススメです♪



★口コミの高評価は当てにならない
色々と物色していると、この手の商品は日本製のトライテック「トレビューア」の評価が高いようなんですね。
なんでも、外国製の商品の場合でも商品名の中に「トライテック」とか「トレビューア」とか織り交ぜておくとよく売れるくらいの知名度らしい(笑)
・・・で、A3サイズに引き続いてB4サイズが欲しくなったあぷらなーとはポチってみたのですよ、コレ↓。
「日本製 トライテックのトレース台 トレビュアー LED B4 薄型 8mm 7段階調光可 保護シート付 B4-500-01」
一目で分かる高品位な筐体。しかも、チルト用のスタンドが譜面台にセットする際に絶妙の位置にあったり、画面保護用のアクリル板や保管時用の袋が付いてきたり・・・とても素晴らしい製品なのですが・・・・。

無念ッ
光量に結構ムラがあって、フラット撮影には使用できませんでした。
※本来の目的用には素晴らしい性能なんですよ。念のため。結局フラット撮影以外の用途で活用決定です♪



★・・・で、性懲りも無く
無論、ここで終わるエントリーではありませんよぉ(笑)。
今度は、『くわとろ☆みるとる+α』5連装砲のフラット撮影を「一気に」行うという作戦を実現するため、こんなものを入手しました!



「Voilamart トレース台 LED A2サイズ 12V 超薄 トレーサー台 ライトテーブル」
です!!
いいですか?
A2サイズですよ、A2サイズ♪
それがたったの9000円という訳の分からない価格設定で・・・

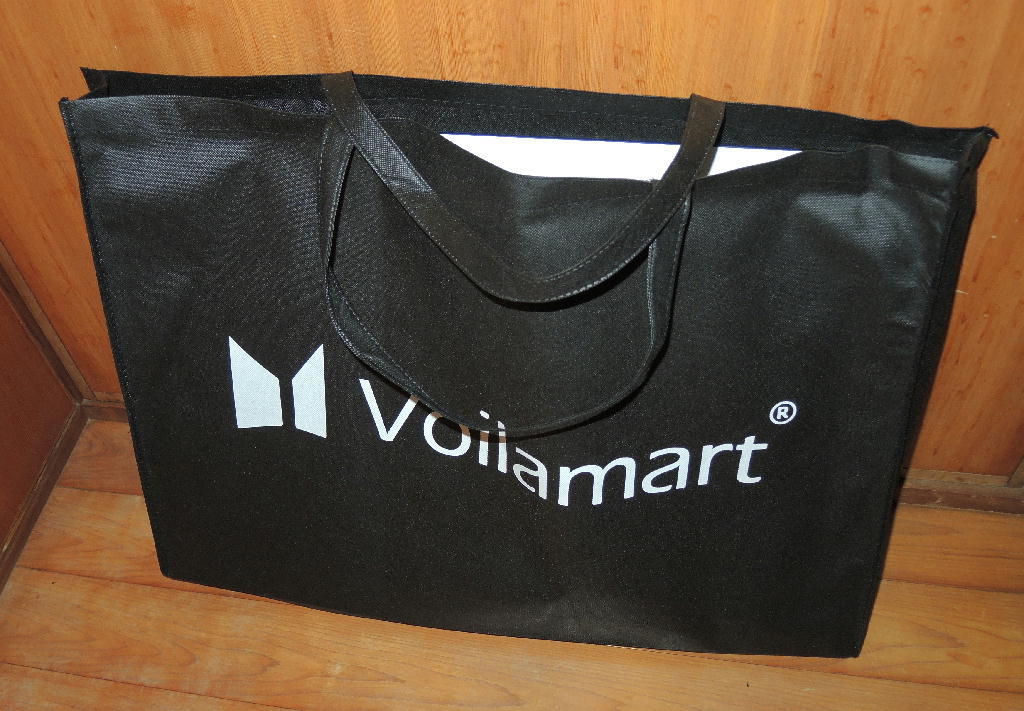

なんと、持ち運び用のバッグ付き!(これ、ありがたいんですよねぇ)

え?
「おいおい、あぷらなーとよ。さすがにA2サイズのトレース台は譜面台には載らんだろ?譜面台壊れるぞ、さすがにー」
ですか?

いやいや、そこは抜かりありませんって♪



★なんぞ、これ?!
ええと、別件で買ったこの商品。なんだか分かります?

これをキャリングバッグから出すと・・・

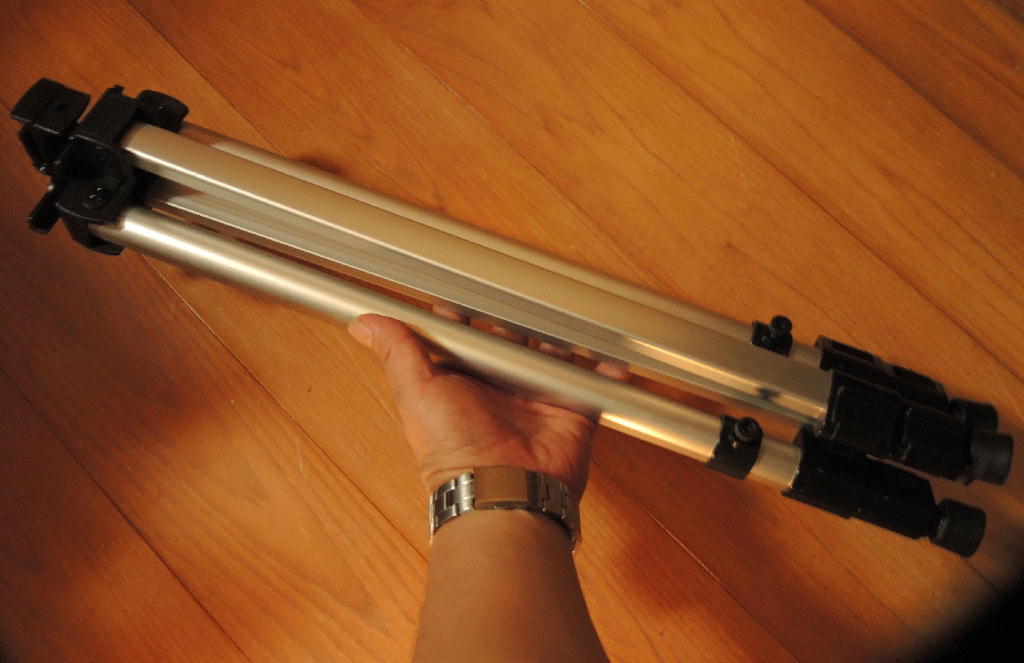

ん?なんだ、安物の三脚かー?

いえいえ。それが違ってましてね。
これを広げてセットすると・・・・

はい。
なんとこれ、絵描きさん御用達の「イーゼル」なんです!

あくまで簡易版ですから、お値段たったの2260円也

そして、これと先ほどのA2版トレース台を組み合わせると・・・

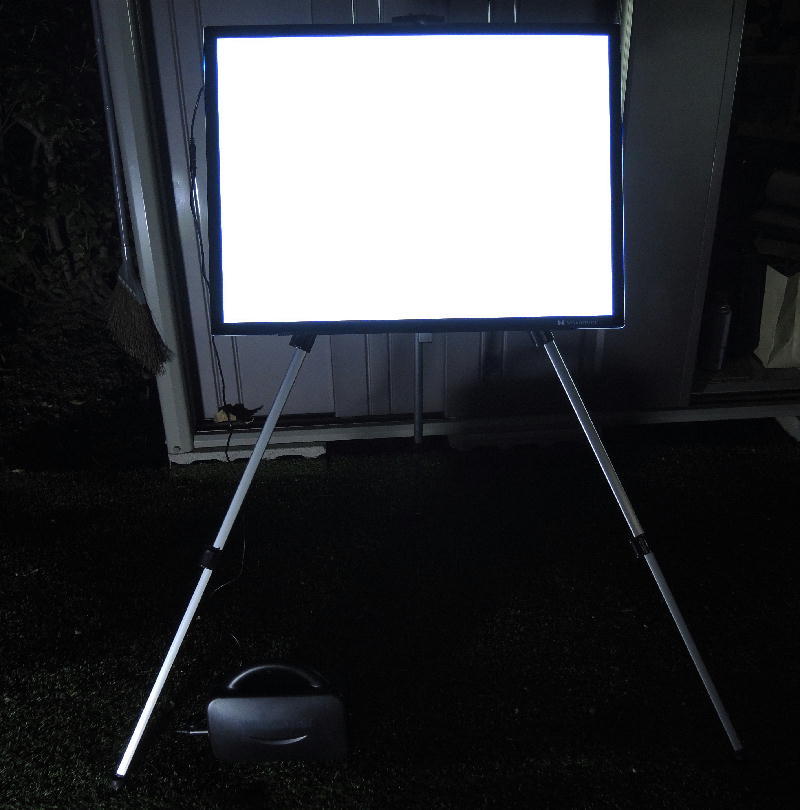

ででん!!
超巨大かつ安定性抜群の
『対5連装砲用・同時フラット撮影装置』
の完成なのじゃーッ!!

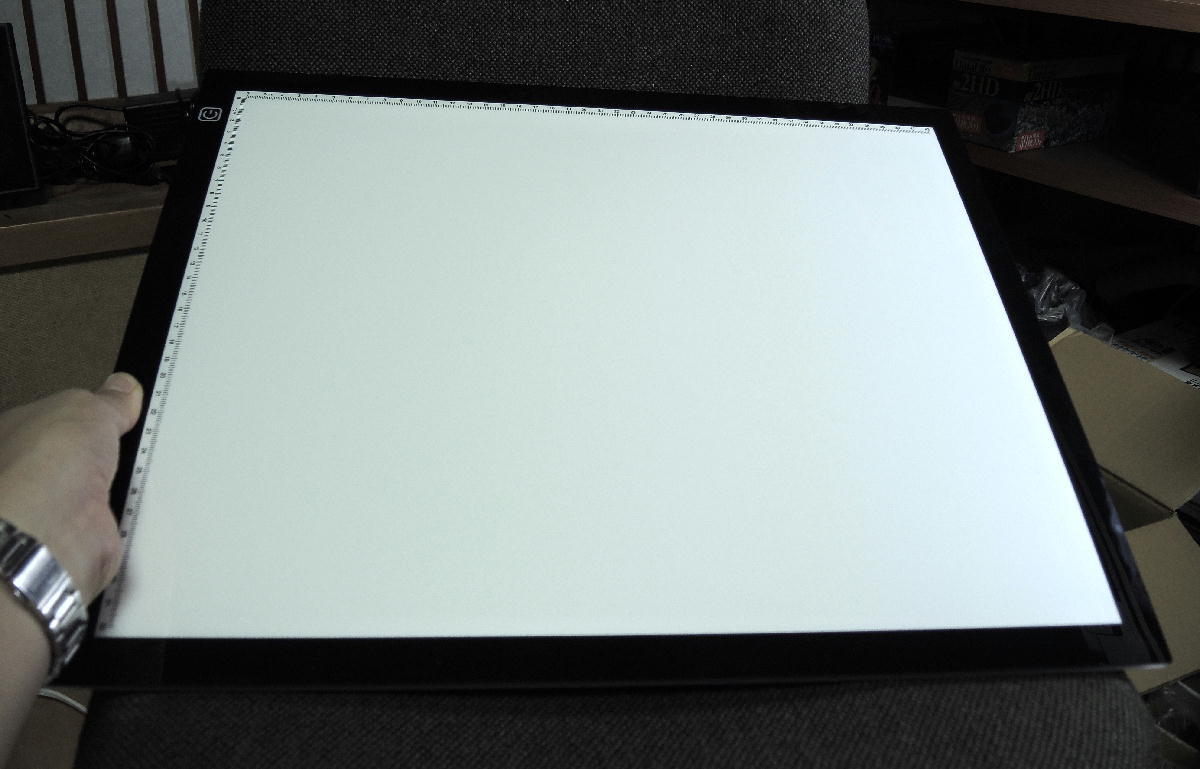

光量も(A3トレース台ほどではないにしろ)十分及第点をあげられる程度にはフラット
しかも、さすがは『画材』。
細かいところまでよく考えられてます。

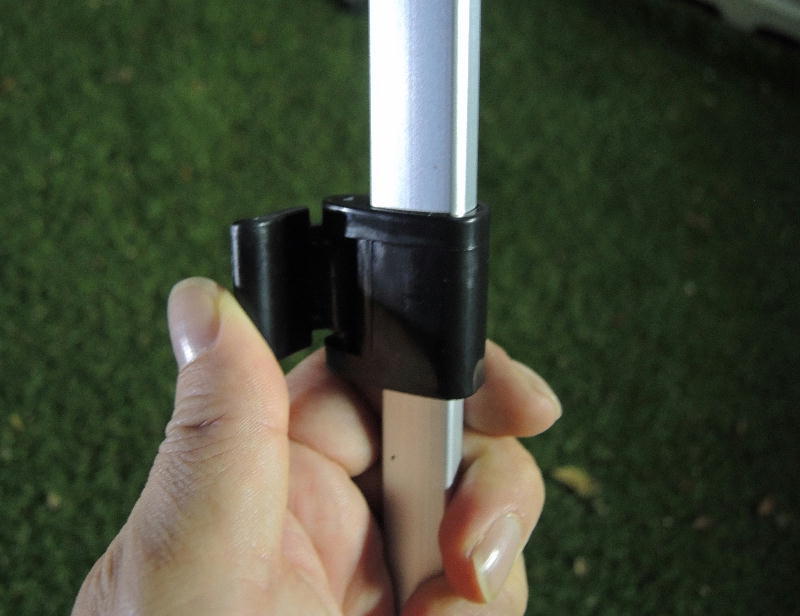

脚はいわゆるクイックロック式で迅速に長さ調整が可能だったり・・・

脚の先はまさかの「馬蹄形」でしっかりと水平面に立てられたり・・・

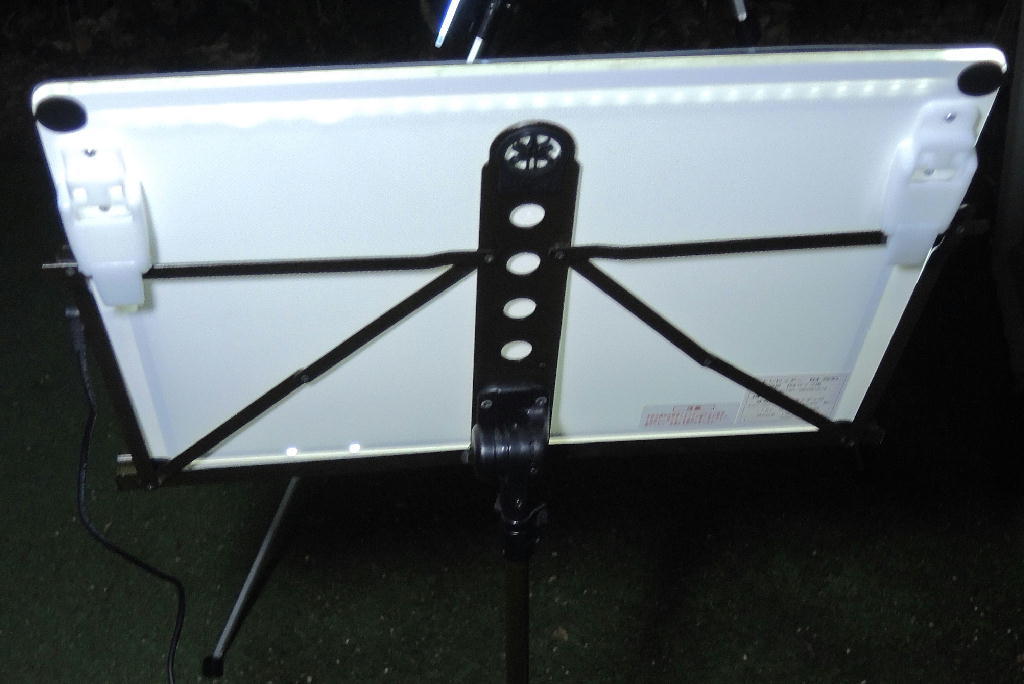

フラット台の下端も・・・

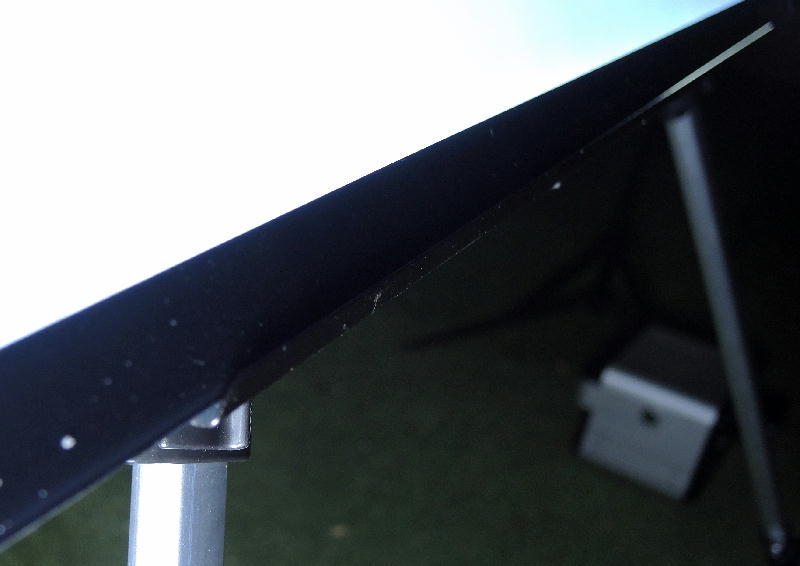

フラット台の上端も・・・
がっちり挟み込んで安定したホールドが可能ッ!

さすが、譜面台とは別次元のスタンド能力!
(いや、JOJOの・・・じゃなくて『立てる』の意味の・・・)

というわけで、ついにッ!
これまでのA3版とは比較にならない巨大さのぉ・・・
フラット光源照射装置ぃぃッ!!
・・・完成です(笑)。

ふはははは。
今後は、これで『くわとろ☆みるとる』だろうが『三連装フルアーマーBORG89ED』だろうが『VMC260Lビームスプリッタ』だろうが、一気にフラット撮影してやるのだーッ。WRYYYY!

以上、Hβとか撮り増ししようと準備してたらドン曇りでキレ気味のあぷらなーとがお届けしました(やれやれだぜ)。
