★本体だけで楽しむというのもアリ
念願の新兵器：ASI294MC-ProとM-GENを入手したものの、まだまだ本格運用にはほど遠い現状です。
まあ、お休みの前夜に快晴になる確率は低いので仕方ありません。
でも（ASI1600シリーズの時もそうでしたが）当面は、『ASI294MCの謎』と題して色々と『検証ごっこ』して遊んでみることにしましょう。
★『解析ごっこ』にあたって
モノクロカメラと異なり、カラーカメラの特性を調べて遊ぶ際に最大の障害となるのは「R/G1/G2/B」の各チャンネルを分離しないといけないことです。
幸い最近のSharpCapにはSamさんが言及されているように
カメラの特性を自動でチェックしてくれる素晴らしい機能が実装されていますし、撮影したときに自動的に色毎の輝度分布データがCSVファイルで吐き出してくれます。
ただ、あぷらなーとは理系能力をすでに喪失しているので、自分の手を動かして調べて見ないと「何が起こっているのか」が釈然としないんですよぉ。ははは。
というわけで・・・・
★輝度データの解析方針
面倒くさいんですが、そこがまた良いんですよねぇ・・・泥臭い『解析ごっこ』は。
とりあえず、
①FITSデータから輝度データの集計はDelphi10.1を用いて自分で書いたコードを用いることにします。
以前、ASI1600シリーズの謎解きで使ったコードの改修版ですね。
自前のコードですから、いくらでも解析プロセスを盛り込めるのですが、バグを見つける度にコンパイルし直すのは難儀なので、今回は欲張らず「チャンネル毎の輝度分布データ集計」以外の機能は切りました。
②視覚化や各種統計処理はEXCELを用いることにします。
途中の過程がセルの値として見えるのが嬉しいですし、最近のPC環境だと数万件程度のレコードならEXCELで楽勝ですものねぇ。
★解析の前提条件
ちゃんとした測定装置がある訳ではありませんし、もともとメカやエレキに弱い性格なので、下記の点は大前提としました。
①ASI294MCのユニティゲインは117である
②ASI294MCのFITSファイルは16bit整数で出力されている
③FITSファイル中の数値は補数表現を用いてBigEndian形式で書かれている
④カメラ本体以外に起因するノイズは考えない
★キャリブレーション代わりに・・・
とりあえず、致命的なバグが無いことを確かめるために、いくつか予備テストを行ってみましょう。
＜テスト＞SharpCapが吐き出した輝度分布データと一致するかどうか？
横軸は素の出力輝度値で、縦軸はイベント数（ヒットしたピクセル数）です。
一見ずいぶん違いますね。大局的には
①横軸（輝度値）がズレている
②縦軸（イベント数）がズレている
まずは、この『謎』を解き明かすとしましょうか。
★出力された輝度分布の数値を比較する
いえ、慣れた人ならグラフ見て一発で気付くんでしょうが、現在のあぷらなーとには無理っす。
というわけで数値自体を見てみましょう。

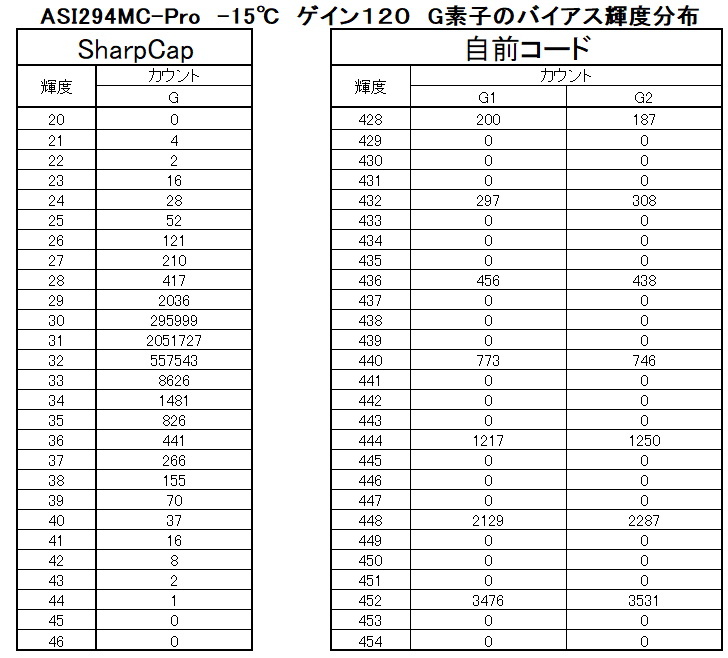

さて、これらを見比べると、まず気づく大きな違いは「隙間」の有無です。
自前コードの方は有効な輝度値が全て４の倍数限定になっています。これは、本来14bitでAD変換したASI294MCの撮像データを16bitFITSに書き出す際に生じた『水増し分』の隙間と解釈できます。つまり16bitと14bitの差である2bit分の隙間を入れて16bit空間全体に輝度を『散らして』いるという訳ですね。なぜこんな面倒くさいことをやっているかというと、素の輝度では16bitの階調のうち低輝度側1／4にしかデータが無いことになり（例えサチるほどの露光量であっても）露光アンダーの画像になってしまうからだと推測されます。
一方、SharpCapが出力したデータの方は、この「隙間」がありません。つまりデータを16bit空間にあえて散らさずに集計していると推測されます。
では、自前コードが出した輝度を４で割れば一致するか確かめてみましょう。
ここで、良くデータを見ると、そもそもSharpCapが吐き出した輝度分布データのCSVファイルは輝度の上限値が4095になっていることに気がつきました。
この数値に０も加味するとちょうど12bitになりますね。
要するに、SharpCapの輝度分布データは14bit機であるASI294MCであってもASI1600等と同様に12bitで統計しているということが推測されます。
では、自前コードの輝度値を12bitにまとめるために４で割ってみましょう。
でもよく見ると縦軸方向が一致しませんね。・・・ここまできて猛烈なデジャブが襲います。
これは・・・大昔理系だった頃に見た気がする症例・・・ええと・・・なんだったっけ・・・・
そうだ！！「bin幅」が違ってるんだー！
えへへ。
いやはや低レベルのお話ですみません。統計処理をするときに広い幅(bin幅）で統計した場合はその階級に入るイベント数は増えて当然・・・ってだけのお話です。

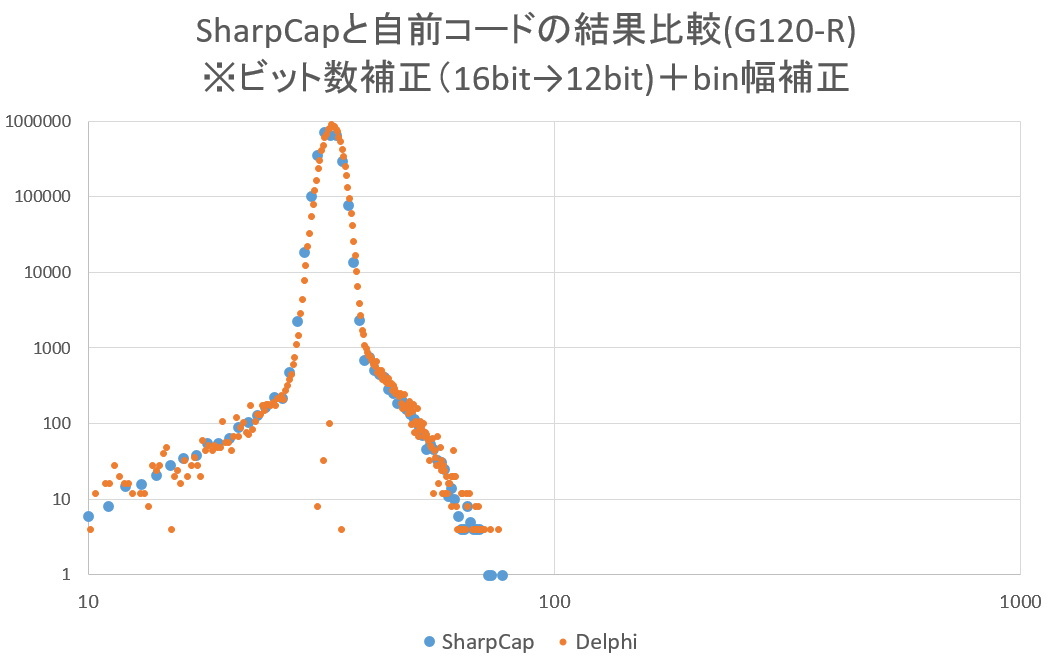

これを補正してみると・・・
ででん！
※正確にはまだ一致していませんが、これは４つの階級を集計せずに、単純に4倍したからです。
というわけで・・・・。
本日分かったことは・・・・
①ASI294MCは14bitでAD変換した値を16bitに散らして出力している
②SharpCapの輝度分布集計は14bitでAD変換した値を12bitに圧縮して出力している
③自前の解析コードのバグは治ったらしい♪
でした♪
