機材考案

あらたなる可能性の模索

★アクロマート+ナロー『界隈』
恐らく、「アクロマート+ナローバンド」という『古くて新しい手法』(by星ナビさん)に興味をお持ちの天文ファンも多いと思うんです。
ただ、さすがに12cmアクロマートのSE120×三連装はやりすぎでしょう(笑)。
もう少しコンパクトなアクロマートで、遠征にも使えそうなヤツを模索中でした。

そんな中、るり渓温泉で開催された「星もと」のオークションで落札した『戦利品』10cmF5アクロマートのSE102は、すごくコンパクトで遠征にピッタリなサイズ。
これを多連装化するかどうかは別の問題として、今回は、SE102を1本だけ使ったHENTA・・・もとい、面白そうな機材を組んでみることにしました。



★アクロマートならなんでも良いわけじゃない
そもそも、短焦点のアクロマートは、(一部の例外を除き)本来眼視観望を楽しむための道具です。
したがって、そのセオリーを破って星雲などを撮影しようとすると
   ※撮影:SE120+LPS-D1+ASI1600MC-COOL

こんな風に、盛大な青ハロに襲われたボテボテの像になってしまいます。
まあ、あぷらなーと個人としては青ハロって臨場感があって結構好きなんですが、一般的には嫌われちゃってますね。
昔、BORG65アクロの広告に使われていたキャッチ「青ニジミが美しい」は今でも秀逸だと思ってるんですが・・・・ねぇ。

さて、そんなアクロマートですが、ナローバンドフィルタを用いた多連装同時撮影を行ったり

典型的アクロマートの特性を突いて、IDASのNB1などのデュアルナローバンド系フィルタを活用すれば、

「嘘でしょ?!」っていう写真を撮ることも不可能ではないことを見つけました。

ただし・・・・

実際に専用のシステムを組んでガチンコで撮影するまで、個々の望遠鏡の適性は分からないんですね。




★『勝てる気配』とは?
特にデュアルナローバンドで運用することのできるアクロマートとは、C線とF線について色消し設計されたタイプのもの(だけ)と思われます。
要するに、HαとOⅢのピント位置がほぼ一致する設計のものですね。
でも厄介なことに、高級アポと異なり安価なアクロマート望遠鏡は、その設計値や収差曲線がほとんど公開されていません。

まあ、あぷらなーとのような酔狂な方は少ないと思いますが、実は(色んなアクロマートレンズを楽しんでいる過程で)『勝てる気配』めいたものを見つけました。それは、色収差(色ニジミ)の『色』です。

仮にC線とF線について色消しになっているアクロマートがあったとすると、例えば
こんな風に、赤とシアンの収差曲線がクロスした(色消しになった)副作用として、両端の黄色と青色の焦点が大幅にズレた結果、不愉快なニジミを形成します。
要するに、「青と黄色の色収差が目立つ」んですね。ただし、このパターンのアクロマートこそが欲しいタイプの筒でして、NB1フィルタを用いれば、
見事に色収差が消え、アポクロマートに匹敵する高性能望遠鏡に変身する『可能性』があります。



それに対して、無理に青ハロを補正しようとしたアクロマートだと、その副作用で、例えば
こんな感じの収差曲線になってしまって、青と黄色ではなく「シアンと赤の色収差が目立つようになります。これだと、HαとOⅢのピント位置が大幅にズレますので、その両方を一度にかつシャープに写し取ることができません。

天体を見ずにこのどちらのパターン化を予測するには、昼間の撮影で「前ボケや後ボケ」に生じる軸上色収差の挙動に着目します。
このテスト写真の上側は、アポクロマート(ニコンの大三元ズーム)のボケで、ほとんど色ズレが認められません
これはほぼパーフェクトな色収差補正が成されていることを示します。

さて、問題はここからです。
中段と下段はどちらもアクロマートですが、どちらがデュアルナローバンドに使えそうでしょうか??

はい。
正解は中段ですね。色ニジミが「青色と黄色」になっています。それに対して下段は色ニジミが「赤色とシアン」になってしまっています。
もっとも、これは占いみたいなもので、確実に「そう」である保証はありません。あくまで『勝てる気配』です。



★出でよSE102ッ!
さて、せっかく落札した戦利品ですから、その特性を昼間の内に占ってみましょう
IRカットフィルタのみを装着したASI294MC-ProMCを用いて、お馴染みの『電柱テスト』を決行してみました。

すると・・・

おお!
分かります? これ、「青色と黄色」タイプの色収差ですよ。

となれば・・・・「勝てる気配」が濃厚です。
さっそく、NB1フィルタを装着してみましょう!

ででん!!
 ※左:ノーマル 右:NB1使用

うひゃー!
ものの見事に色収差が消えて、まるでアポクロマートみたいな像に変身しましたよッ!

ふはははは。
鎧袖一触とはこのことか。
・・・どうやら勝ったな。



★本気でセットアップしてみる
晴れ間が広がっている昼間の内に、ちと本気のセットアップを試みてみます。

①接眼部換装

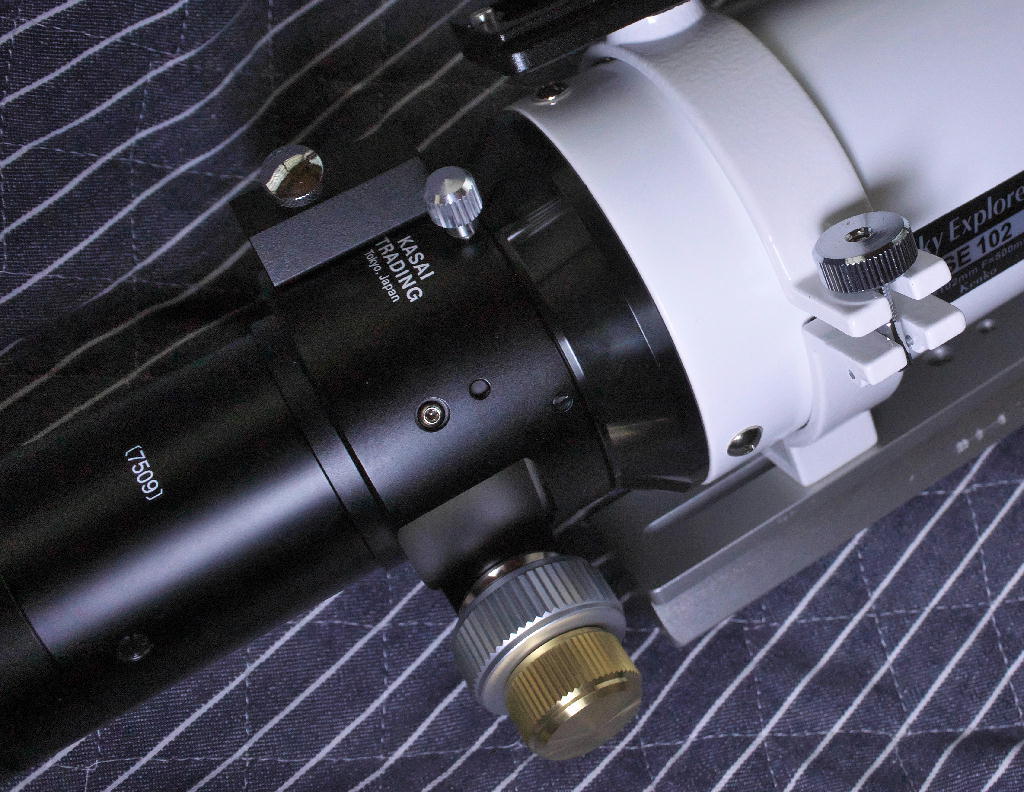

オリジナルのラックピニオンからマイクロフォーカスクレイフォードに換装しました。
シャープに写る可能性があるなら、ピントの微調整が重要になるからです。
②ビームスプリッタ装着
このあたりから、ちょっと邪悪な領域に踏み込みます(笑)
恐らくは他に類を見ないあぷらなーとの邪悪アイテム。ビームスプリッタで光を2分割します。
分割した光のうち、一方はNB1+ASI294MCへ。他方はSⅡフィルタ+ASI1600MMへと導きます。

もうお分かりかも知れません。
NB1によって可能になった驚天動地の必殺技:「1本の鏡筒だけで、SAO三波長一気撮り」作戦ですよ。
これだと、Hα→ASI294MCのR素子へ、OⅢ→ASI294MCのG+B素子へ、そして、SⅡ→ASI1600MMの全素子へ、それぞれ記録されます。
つまり、鏡筒の多連装運用もフィルター交換もなく、一気にSAOナローバンド撮影が行えるという邪悪なアイディアです。


では、目論見通り作動するかどうか『電柱テスト』行ってみましょう。
ええ、たぶん本邦初の「SAO同時撮影による電柱」(笑)です。

ででん!!
恒星とは異なり、カラー合成時のアンカーが打てませんので若干の色ズレがでていますが、なかなかの写りです。作戦成功と言えるでしょう。



★もうひとつの戦利品投入?
さて、ここでもうひとつの『星もと戦利品』を召還しましょう。
それは・・・・

ででん!!
大阪迷人会さんのブースでゲットした、小型の結露防止ヒーター「あったか君」です!!

え?
「あぷらなーとは、ノータッチガイドしかやらない主義だったんじゃ・・・??」
ですと?

いやいや、それはですねぇ。
多連装するとそれぞれの鏡筒があべこべに撓むので、オートガイドは『やっても無駄』だっただけです。

今回は1本の筒で三波長を一気撮りできるんですから、そりゃオートガイドした方が勝率が上がりますって。


・・・とういわけで

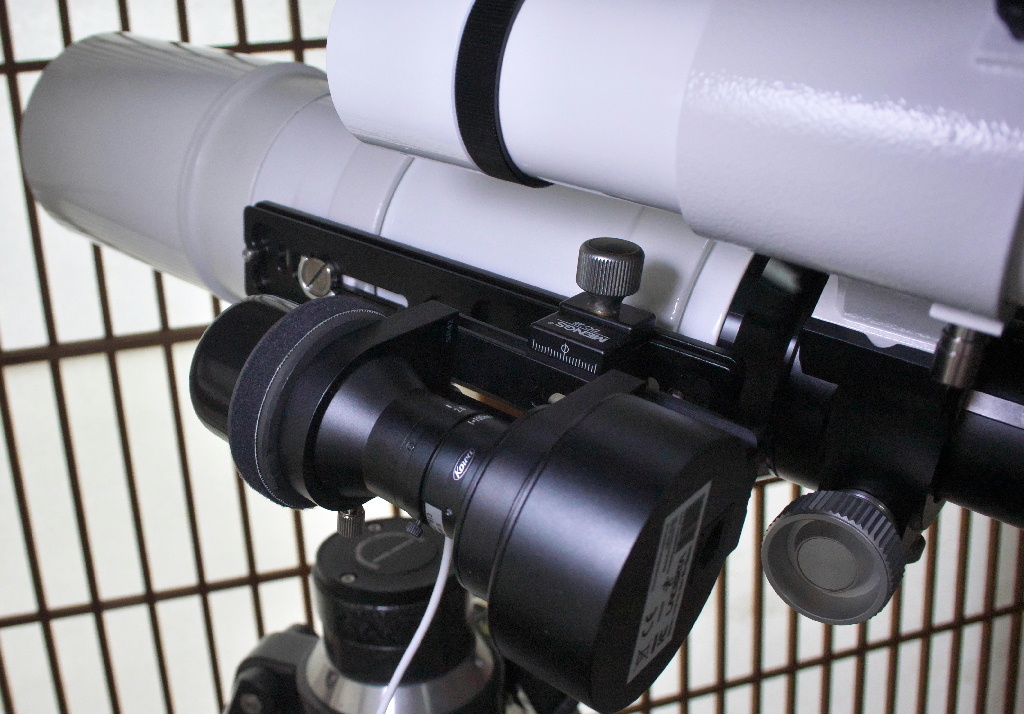

③オートガイダー装着
秘密兵器『あったか君』は小型のガイドレンズを温めるのにジャストフィットサイズ。
このサイズなんですよねぇ。欲しかったのは。
これで、ガイド鏡の横で長さの余ったヒーターがとぐろを巻くことも無くなるでしょう(笑)


さて・・・と。

★いざ、星雲実写だ!!

・・・・と張り切っていたら

・・・・曇った(泣)



★★★お約束★★★
①軸上色収差の色合いを見て適性を判断するのは、ある程度の主観を含みますし、確実性はありません。
②SE102はSE120にくらべて鏡筒が短いため、口径が活かせなかったり、ケラレが出る可能性があります。
③今回は周辺星像に対する評価は一切不能です。
④すでにビームスプリッタをお使いの方(いないかー)以外は、SE102を3本買った方が安上がりです。
⑤SE102について真の適性は天体を実写するまで、不明です。

<ご参考>

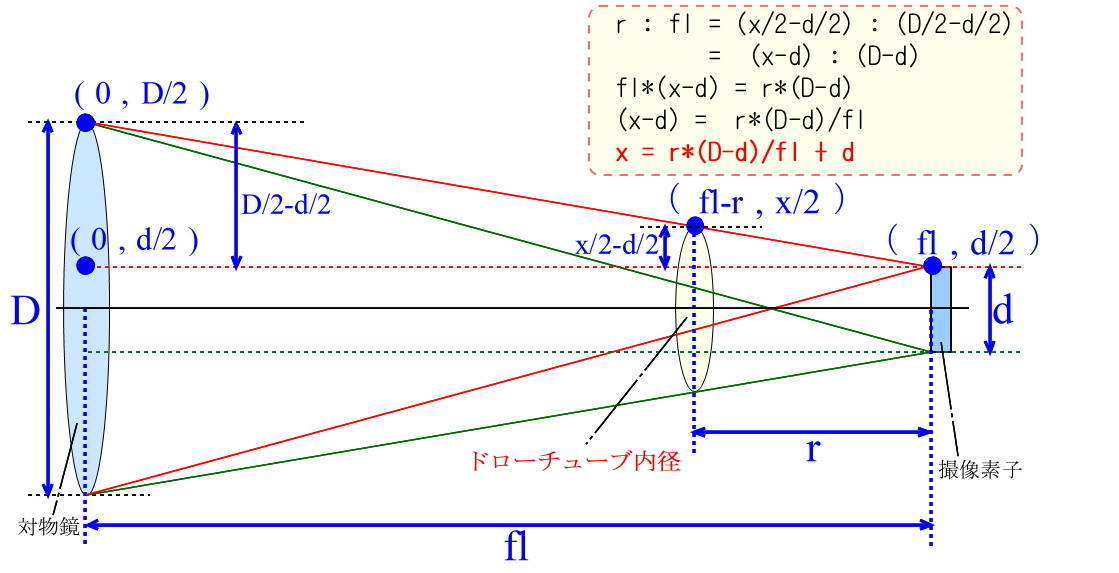

簡単な作図をしてみると分かりますが、
口径をD、撮像素子対角長をd、焦点距離をfl、ドローチューブ内径をx、撮像素子とドローチューブの対物側先端までの距離をrとすると
 x > r × (D-d) / fl + d
を満たさないとケラレてしまいます。
また、上式のdが0でもダメな時は、そもそも口径が絞られてしまっていることを示します。
具体的な数値には触れませんが、今回の様な長大なオプション装置を装着した場合、確実に有効径が削られます。
ただし、カメラレンズを絞り込んだ場合と同じく、像面光量が平坦になるというメリットもあります。
