★正直、やられたーと思いました
以前から『サッポロポテト現象』とか『ASI294のクアッドベイヤー構造』などのテーマに付随して「カメラのセンサー面を実際に観察してみたい」というお話が出ていたんですが、なんとSamさんが実際に顕微鏡でCMOSカメラのベイヤー構造の撮影に成功したというのです。
先日、ほしぞLOVEログのSamさんが、とても興味深い記事をアップされていました。
以前から『サッポロポテト現象』とか『ASI294のクアッドベイヤー構造』などのテーマに付随して「カメラのセンサー面を実際に観察してみたい」というお話が出ていたんですが、なんとSamさんが実際に顕微鏡でCMOSカメラのベイヤー構造の撮影に成功したというのです。
これ、単純そうに見えて意外と難儀する課題でして、そもそも顕微鏡の対物レンズと撮影対象との距離（マクロ撮影風に言うとワーキングディスタンス）が非常に小さいため、容易には撮影できないだろうと思ってました。それをCMOSカメラや顕微鏡のステージを分解することで、見事に成功された・・・・と。
うきー！羨ましすぎる。
でも・・・・
★無いなら作ろう顕微鏡
あぷらなーと軍には顕微鏡が無い。
いや、あるにはあるんですよ・・・４台ほど。
ただし、それらの顕微鏡は小学生の頃に自由研究に使う目的でお小遣いで買ったオモチャみたいなやつで、ちょっと今回の目的に用いるには貧弱すぎ。
でも、よく考えてみれば・・・・
ほら、惑星を拡大撮影するときにアイピースを使うんですが、これって望遠鏡の対物レンズが結像した実像面をアイピースでカメラに投影しているんですよねぇ。ある意味、実像を対象とした顕微鏡ともいえるわけで、逆に言えば、惑星撮影時のようなセットアップを組めば「顕微鏡」になるのではないか・・・と。
というわけで、手持ちのパーツだけで作ってみましたよ「なんちゃって顕微鏡」を。

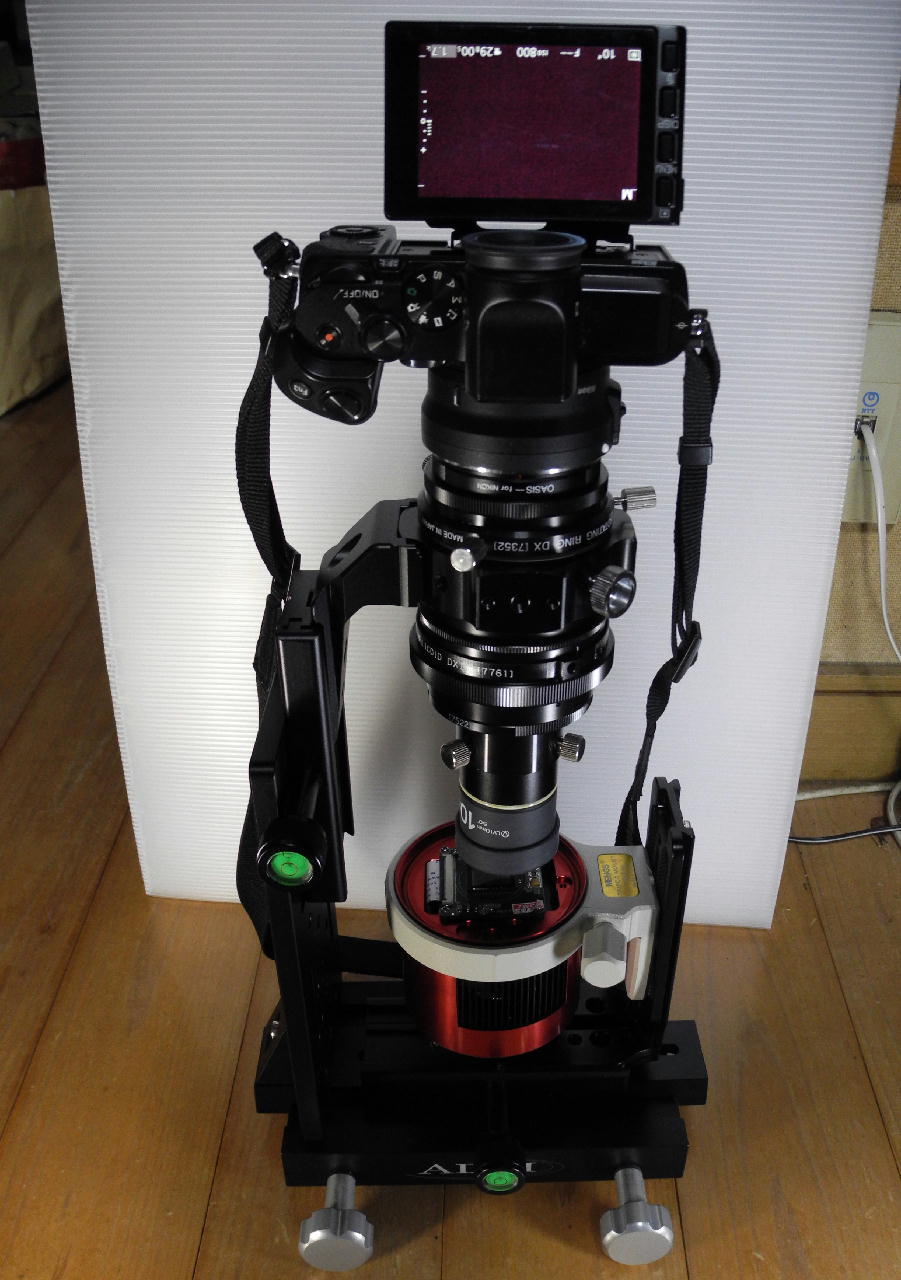

ででん！！

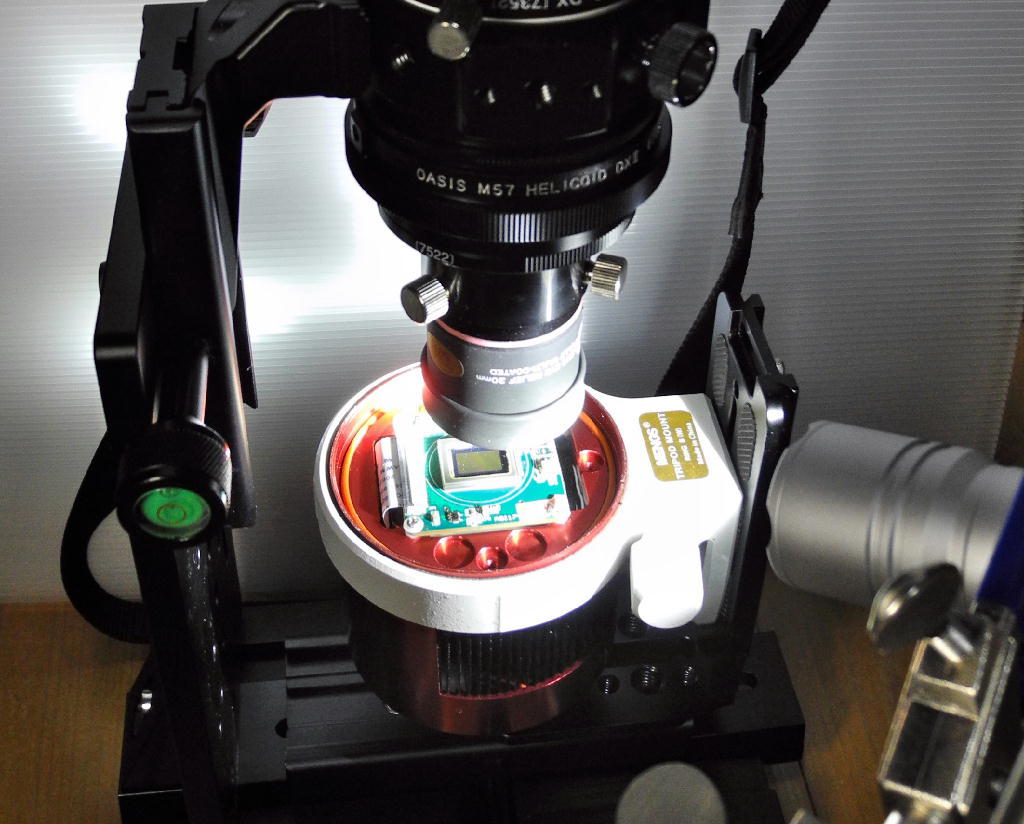

撮影カメラとしてはピクセルピッチが細かいニコン１V3をチョイス。肝心の顕微鏡本体は余っているBORG系パーツとアルカスイス系パーツだけで組んだのですが、これ、ちゃんと対象物を左右にスライドできたり、『鏡筒』を上下にスライドできたり、ヘリコイドでピントの微調整できたり、カメラを回転できたり、液晶画面で観察できちゃったりしちゃうんですよー。しかも、対象物～カメラまでをロックできるように組んだので、スローシャッターを手でレリーズしてもブレが出ません。（ニコン１系の最大の弱点はリモートコードが使えないこと。）
★Samさんに続け！
・アイピースは何を使う？
・光源をどうする？
・カメラと撮像面との角度はどうする？
・光源の照射角度はどうする？
その他諸々のパズルを解いて、いざCMOSセンサー面の撮影に移ります。
果たして、こんな邪悪な顕微鏡で冷却CMOSカメラASI171MC-Coolのベイヤー構造を写すことができるでしょうか？
では、行ってみましょう♪
ででん！！
JPEG61コマをステライメージ6.5で位置合わせ無し加算平均コンポジット
画像処理はトーン修正のみ
おお、カラーベイヤー構造が鮮明に写りましたよ。
なんか、むちゃくちゃ感動なんですけど～♪
さて、今回のMVPは身を挺して観察対象になってくれたASI174MC-Coolですな。
いやー、トリウムレンズの放射線に被曝させられたり保護ガラスを外されて観察対象にされたり、思えば不憫なヤツだなぁ。
ASI174よ、後でセンサー面の清掃と乾燥剤の換装を施してあげるから・・・許してくれ。
★★★お約束★★★
①センサー面の撮影については、保護ガラスを外した状態で長時間放置することになるため、ホコリや湿気などによりカメラにダメージを与える危険性があります。
また、センサー面に対物レンズ（今回の場合はアイピース）が接触してキズが付くと再起不能になるため、真似をしてはいけません。
②慎重に組まないと機材全体の転倒やセンサー面へのパーツ落下などの恐れがあるため、作製に用いたパーツの詳細は記載しませんでした。
③メインカメラを分解して撮影する勇気は持ち合わせていませんので、ASI1600シリーズやASI294の撮影リクエストには応じかねます。
